Cómo eliminar ruidos y zumbidos de audio en Sega Game Gear
Guía completa para diagnosticar y reducir interferencias de audio en consolas con CleanJuice, CleanScreen, CleanAmp y otras modificaciones modernas.
¿Qué problema vamos a resolver?
Algunas Game Gear generan zumbidos, ruido digital, chasquidos o interferencias después de instalar modificaciones modernas. El origen suele estar en el filtrado de 5 V, ciertos fusibles rearmables, inductores inadecuados o cableado envejecido.
⚠ Corrige primero el recap
Si la consola conserva condensadores originales o hay restos de electrolito, cualquier diagnóstico posterior puede ser engañoso.
La reparación de condensadores debe estar terminada y verificada antes de aplicar estas soluciones.Resumen rápido
Filtrado insuficiente o interferencias sobre el raíl de audio de 5 V.
Sustituir L3 por un inductor multicapa o moldeado adecuado.
CleanAmp Duo, CleanScreen, CleanJuice, pantallas IPS y cableados antiguos.
Diagnóstico previo
Antes de modificar la consola, identifica cuándo aparece el ruido. Esta comprobación evita cambiar componentes que no están relacionados con la avería.
| Síntoma | Causa probable | Primera comprobación |
|---|---|---|
| Zumbido constante | Filtrado insuficiente del raíl de 5 V | Revisar L3 y condensadores |
| Ruido general tras instalar CleanJuice o CleanScreen | Fusibles rearmables | Puentear temporalmente para diagnóstico |
| Ruido con CleanScreen antiguo | Inductor grande bobinado | Retirar o sustituir por inductor de chip |
| Cortes con CleanAmp Duo v1 | Capacitancia insuficiente | Añadir 680 µF si monta 330 µF |
| Ruido después de varias modificaciones | Raíl de 5 V sobrecargado | Añadir desacoplo adicional |
| Ruido persistente tras todo lo anterior | Arnés antiguo o ruido digital | Cambiar cableado y continuar diagnóstico |
Herramientas y materiales
Punta fina, flux y estaño de calidad para trabajar sin levantar pads.
Para continuidad, cortocircuitos y comprobación del raíl de 5 V.
Permite limpiar los pads antes de instalar inductores o puentes.
Para retirar flux y residuos después de la reparación.
Multicapa, moldeado o de película; 10–47 µH y 300 mA o más.
Solo cuando proceda en CleanAmp Duo v1 o como desacoplo indicado.
Herramientas recomendadas para esta reparación
Estas herramientas cubren las tareas principales de la guía: retirar inductores, limpiar pads, comprobar continuidad y revisar el raíl de 5 V. Los enlaces incluyen el identificador de afiliado de MesaTEC.
Pinecil V2
Soldador compacto con control digital de temperatura. Resulta apropiado para electrónica retro y componentes pequeños cuando se utiliza con una punta fina y una fuente USB-C PD adecuada.
Multímetro ANENG AN8009
Permite comprobar continuidad, resistencia, diodos y tensiones. Es suficiente para verificar L3, detectar cortocircuitos y revisar la alimentación de 5 V.
Malla desoldadora GOOT
La trenza de cobre ayuda a retirar el estaño antiguo sin forzar los pads. Es especialmente útil al sustituir el inductor L3 o componentes del CleanScreen.
Flux No-Clean en jeringa
Facilita que el estaño fluya correctamente y reduce el tiempo de calentamiento sobre placas antiguas. Aun siendo No-Clean, conviene limpiar los residuos al terminar.
Multímetro AN8203
Opción sencilla para continuidad, voltaje y resistencia. Adecuada para quien solo necesita las mediciones básicas de esta reparación.
Kit de malla desoldadora
Un juego con varios anchos permite elegir la trenza adecuada según el tamaño del pad y la cantidad de estaño que haya que retirar.
Como afiliado de Amazon, MesaTEC puede obtener ingresos por las compras adscritas realizadas mediante estos enlaces. El precio para el comprador no cambia.
Solución 1: sustituir el inductor de audio L3
El inductor original que filtra el raíl de audio de 5 V puede empeorar el comportamiento cuando el amplificador demanda más corriente. El problema se aprecia especialmente con CleanAmp Duo, que trabaja con un rango de audio y una demanda de corriente mayores.
Procedimiento
- Desconecta completamente la consola y retira cualquier batería o adaptador.
- Localiza L3 y fotografía su posición antes de intervenir.
- Aplica flux y añade una pequeña cantidad de estaño nuevo.
- Retira el componente calentando ambos extremos de forma controlada.
- Limpia los pads y revisa que las pistas no estén levantadas.
- Instala el nuevo inductor y comprueba continuidad.
- Realiza una prueba antes de cerrar la consola.
Solución 2: añadir 680 µF en CleanAmp Duo v1
Las primeras unidades de CleanAmp Duo v1 pueden identificarse porque montan condensadores de 330 µF en el lado derecho. En esta revisión puede ser necesario añadir un condensador adicional de 680 µF para evitar cortes de audio.
Solución 3: comprobar los fusibles rearmables
Algunas revisiones de CleanJuice y CleanScreen incorporaron fusibles rearmables y circuitos de protección de corriente. RetroSix detectó que estos fusibles pueden añadir ruido en determinadas consolas.
La interferencia suele ser general y no estar vinculada a una acción concreta del juego. Como prueba de diagnóstico, se recomienda puentear temporalmente los fusibles del CleanJuice y del CleanScreen.

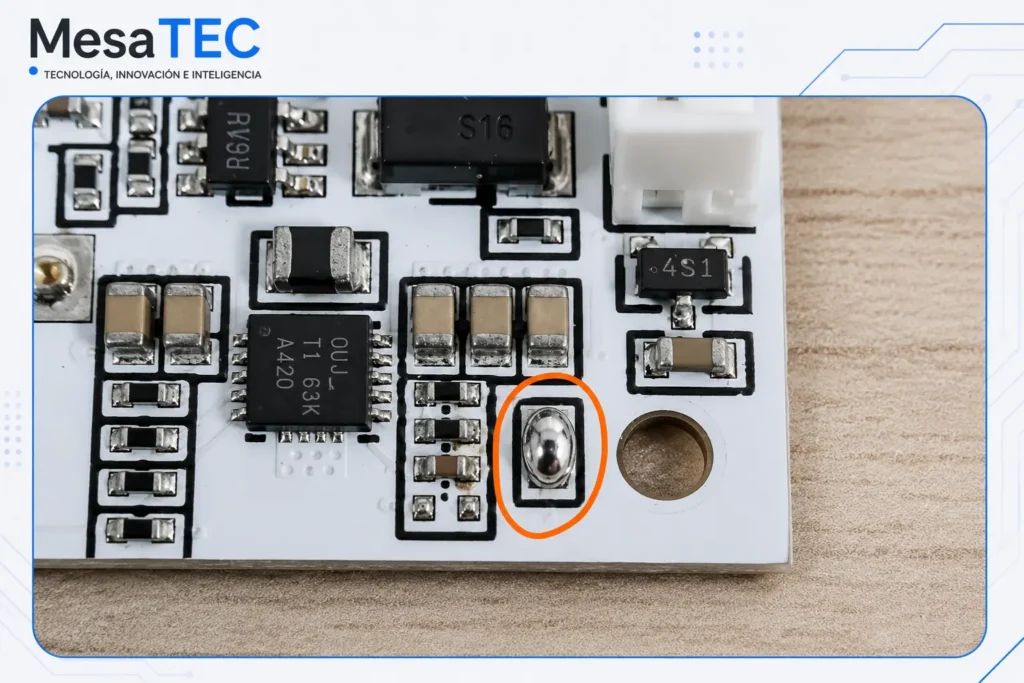

CleanJuice
Localiza el fusible rearmable, comprueba la continuidad y realiza un puente de prueba. Si el ruido desaparece, el fusible está relacionado con la interferencia.

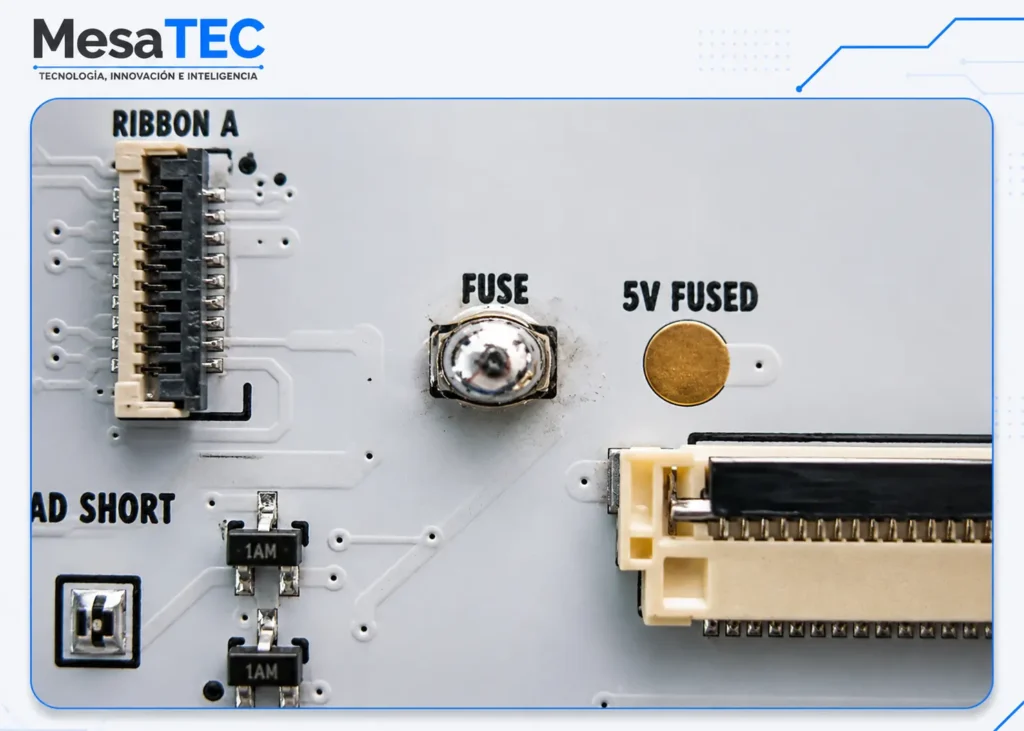

CleanScreen
Repite el mismo procedimiento en la placa CleanScreen si tu revisión incluye protección rearmable y el ruido permanece de forma constante.

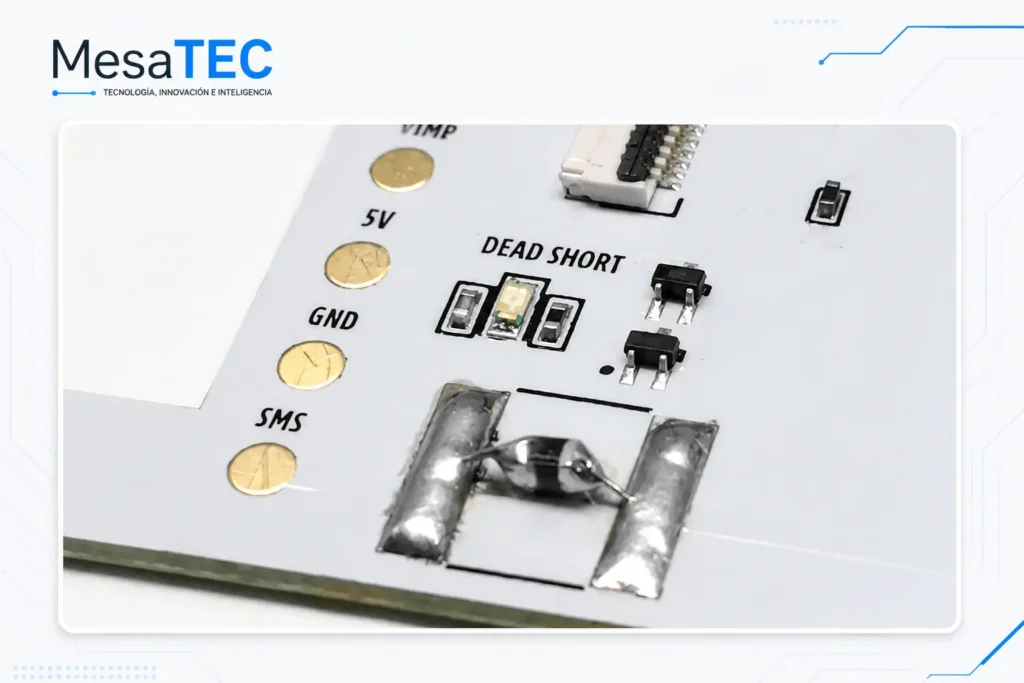

Solución 4: sustituir el inductor grande del CleanScreen
Algunas versiones antiguas de CleanScreen utilizan un inductor grande de tipo tambor o bobinado. Este componente puede producir interferencias en lugar de reducirlas.
La solución consiste en retirarlo o sustituirlo por un inductor multicapa o moldeado de 10–47 µH, con una corriente de saturación de al menos 300 mA.
Inductor grande bobinado, más propenso a emitir interferencias.
Inductor de chip multicapa, moldeado o de película.
Ya elimina el inductor grande e incorpora un inductor de chip.

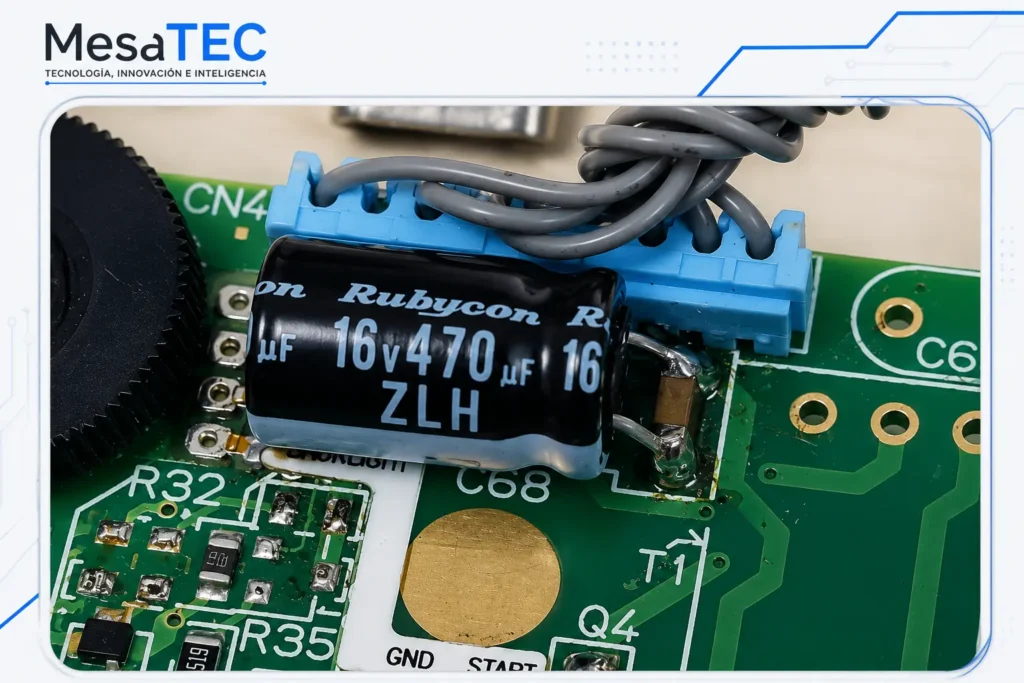

Solución 5: añadir desacoplo al raíl principal de 5 V
Las pantallas IPS, amplificadores y otras modificaciones incrementan el consumo de la consola. En algunos montajes, el raíl principal de 5 V necesita más capacitancia para absorber cambios rápidos de carga.
Añadir un condensador adicional puede reducir el ruido al estabilizar la alimentación. Debe conectarse entre 5 V y masa, respetando la polaridad y usando una tensión nominal adecuada.

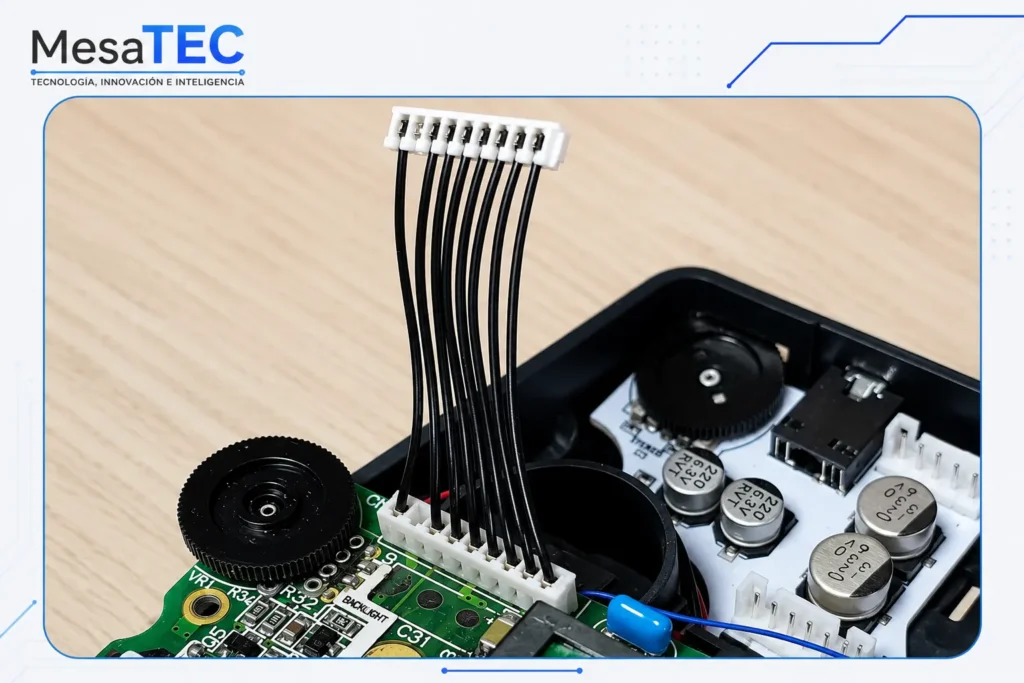

Solución 6: sustituir el arnés de alimentación y audio
Los antiguos mazos de cables grises pueden captar o introducir ruido en el sistema. Si las soluciones anteriores no eliminan la interferencia, merece la pena sustituir el arnés.
Orden recomendado de diagnóstico
| Orden | Comprobación | Objetivo |
|---|---|---|
| 1 | Recap y limpieza | Descartar condensadores y corrosión |
| 2 | Fuente, pilas y conectores | Descartar alimentación externa |
| 3 | Inductor L3 | Mejorar el filtrado del raíl de audio |
| 4 | CleanAmp Duo v1 | Corregir cortes con 680 µF |
| 5 | Fusibles rearmables | Confirmar si introducen ruido |
| 6 | Inductor CleanScreen | Eliminar el componente bobinado |
| 7 | Desacoplo de 5 V | Estabilizar la alimentación |
| 8 | Arnés | Eliminar cableado antiguo o ruidoso |
Comprobaciones finales
Posibles mejoras futuras
RetroSix indica que las revisiones futuras de CleanScreen, CleanAmp y CleanJuice integrarán estas correcciones de diseño: eliminación de los fusibles problemáticos, métodos alternativos de protección y más capacitancia sobre el raíl de 5 V.
También se plantea un kit Dehum para reducir el ruido digital procedente del ASIC y la RAM. Esta mejora buscaría un nivel de silencio comparable al conseguido en otras consolas modificadas, como Game Boy Advance.
Productos recomendados para reparar una Game Gear
Esta selección reúne las herramientas que más se utilizan durante el diagnóstico y la reparación. No es necesario comprar todo si ya dispones de equipo equivalente.
Soldador Pinecil V2
Para retirar L3, sustituir inductores y añadir condensadores con control preciso de temperatura.
Multímetro ANENG AN8009
Útil para continuidad, tensión, resistencia y comprobación de diodos en placas de consolas.
Malla GOOT CP-2515
Permite dejar limpios los pads antes de colocar el nuevo inductor o condensador.
Flux No-Clean
Mejora la humectación del estaño y reduce el riesgo de sobrecalentar las pistas.
Multímetro AN8203
Alternativa económica para las mediciones esenciales de continuidad y alimentación.
Kit de malla desoldadora
Útil para placas con pads de diferentes tamaños y para futuras reparaciones de consolas.
Como afiliado de Amazon, MesaTEC puede obtener ingresos por las compras adscritas. Esto no modifica el precio para el comprador.
Preguntas frecuentes
¿Debo sustituir siempre el inductor L3?
No. Es una de las soluciones principales cuando existe ruido persistente, pero antes debes verificar condensadores, alimentación y modificaciones instaladas.
¿Qué tipo de inductor debo usar?
Uno multicapa, moldeado o de película, con un valor de 10 a 47 µH y una corriente de saturación de 300 mA o superior.
¿Puedo usar un inductor bobinado?
No es recomendable. Los modelos tipo tambor o bobinados pueden emitir más interferencias electromagnéticas.
¿Todas las CleanAmp Duo necesitan el condensador de 680 µF?
No. Solo las primeras v1 con condensadores de 330 µF. La revisión v1.1 ya incorpora 680 µF.
¿Puentear los fusibles es seguro?
El puente elimina la protección frente a sobrecorriente. Debe utilizarse primero como prueba de diagnóstico y no dejarse permanente sin valorar el riesgo.
¿Por qué una pantalla IPS puede aumentar el ruido?
Porque eleva el consumo y utiliza convertidores conmutados que pueden introducir interferencias sobre el raíl principal de alimentación.
Conclusión MesaTEC
La clave está en diferenciar entre ruido analógico, interferencia de alimentación y ruido digital. Las soluciones de RetroSix están orientadas principalmente al filtrado y a los componentes añadidos por CleanJuice, CleanScreen y CleanAmp.
