Sustituir condensadores en Sega Game Gear: guía paso a paso

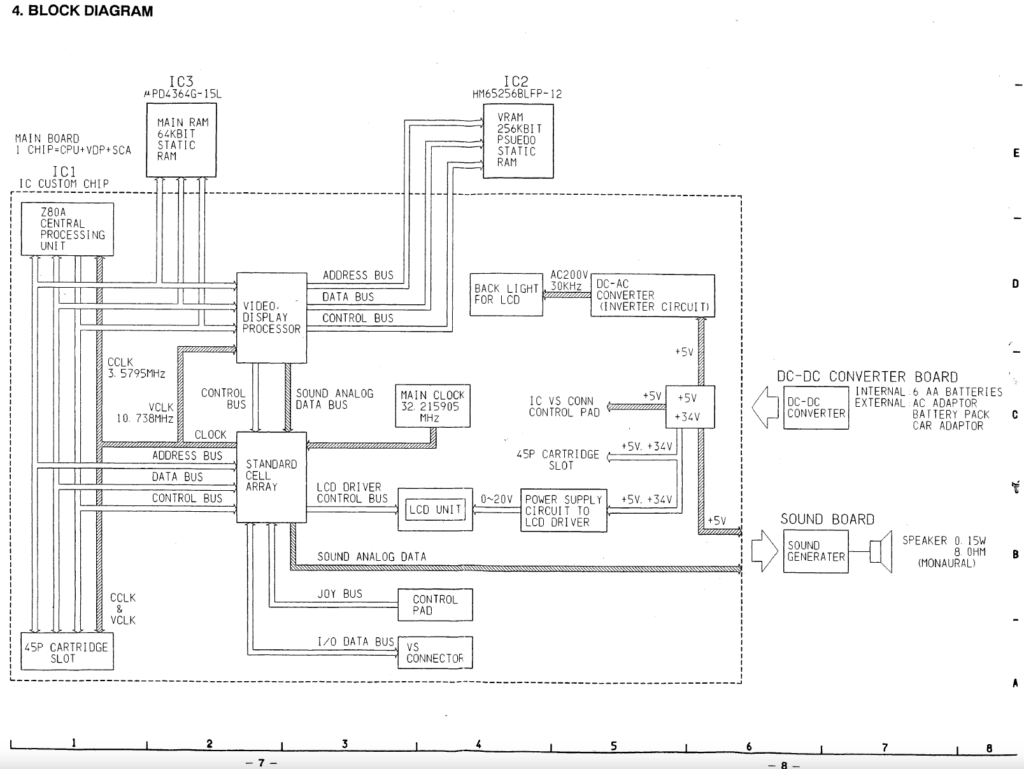

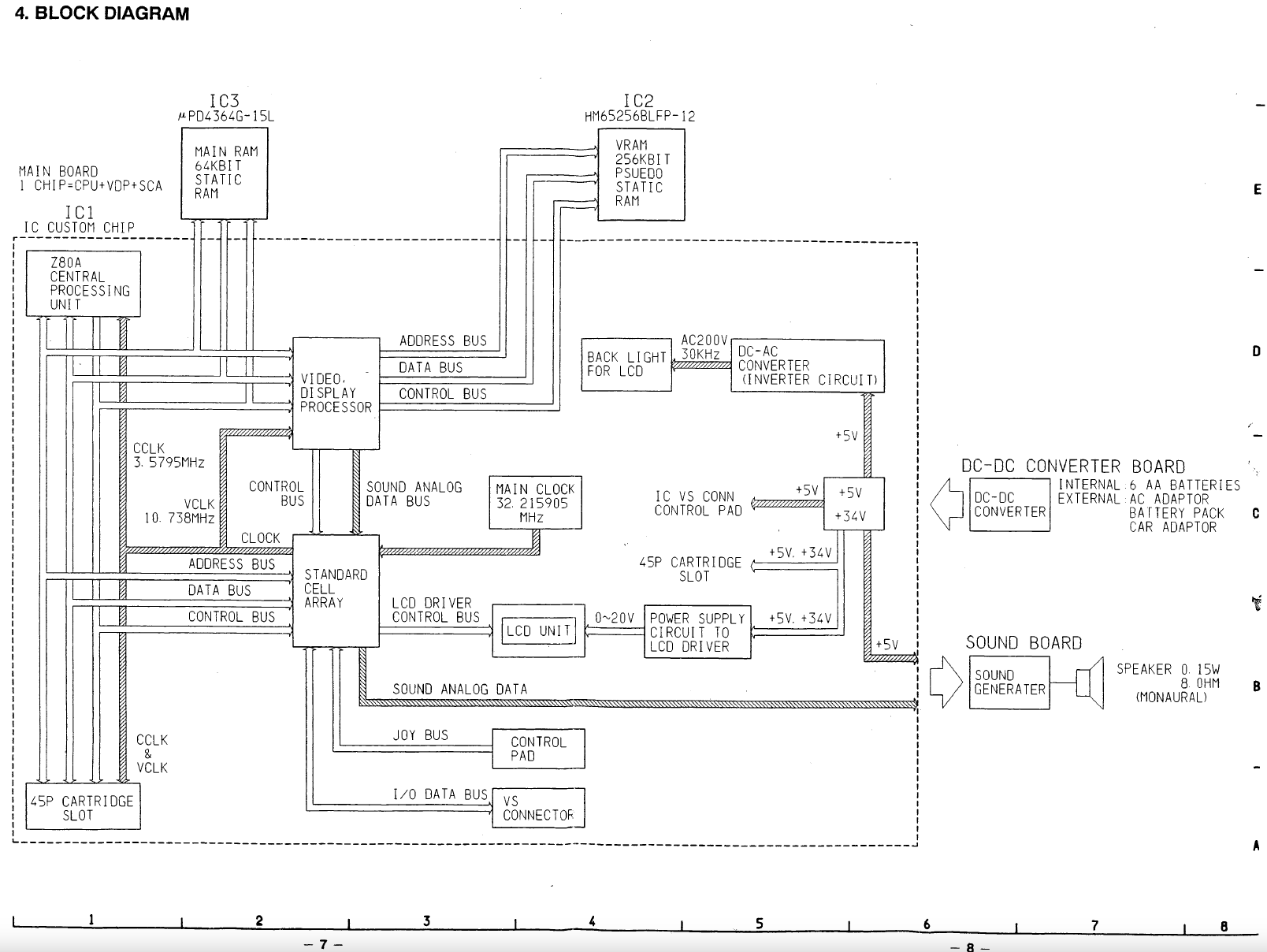

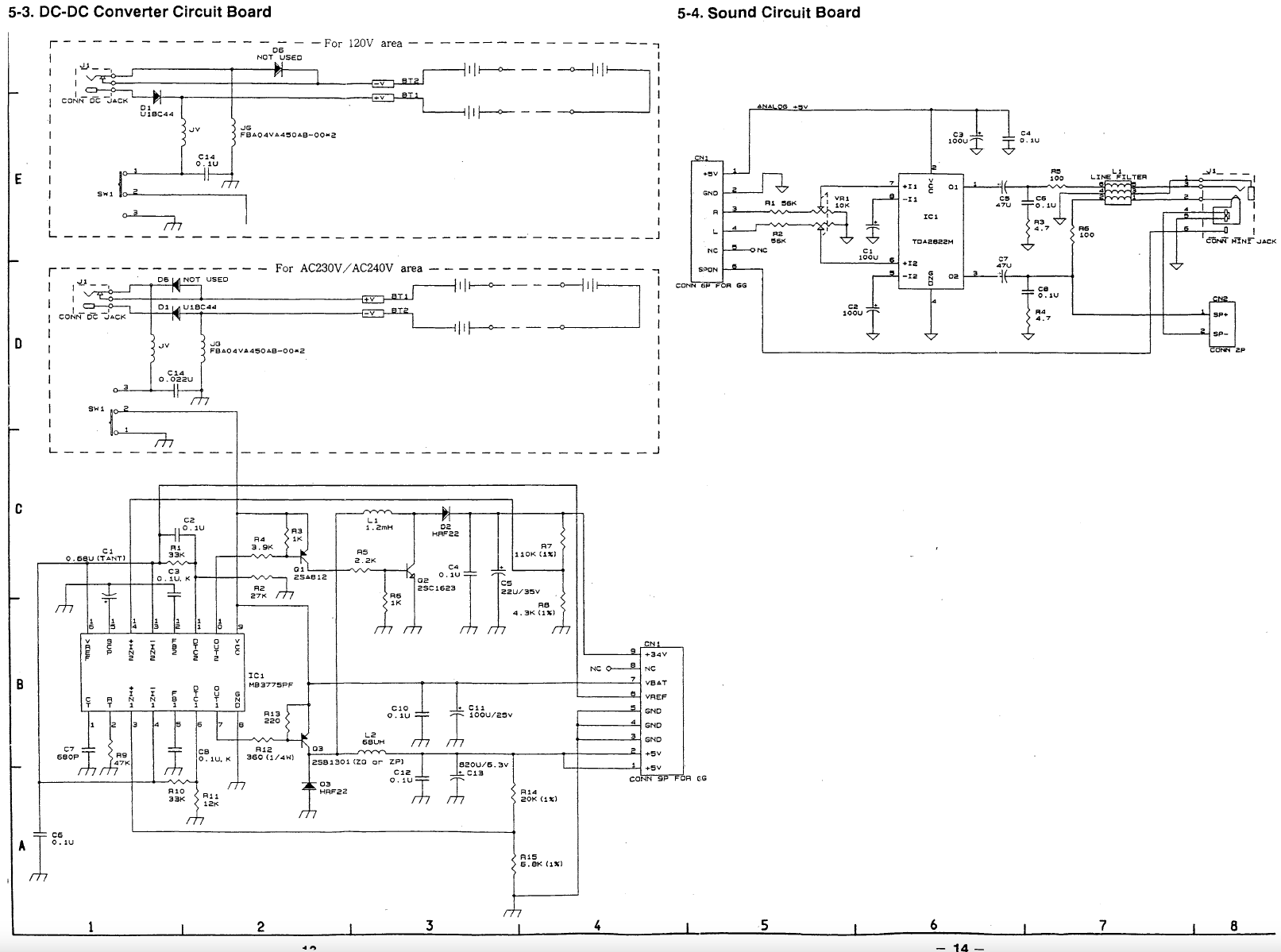

Placas y esquemáticos de referencia

La guía de condensadores usa esta referencia para placas, revisiones y esquemas, manteniendo aquí el procedimiento de recap al grano.

Antes de empezar: qué problema intenta resolver

En muchas Sega Game Gear el fallo nace en los condensadores electrolíticos: pierden capacidad, fugan electrolito y terminan atacando pads, pistas y zonas de alimentación, audio o vídeo. El cambio de condensadores es la base de la reparación, pero conviene tratarlo como diagnóstico completo: placa correcta, polaridad correcta, limpieza correcta y prueba real antes de cerrar.

Herramientas y piezas recomendadas

Para abrir la consola y trabajar sobre la placa necesitas una punta Gamebit de 4,5 mm, destornillador Phillips, soldador de punta fina, estaño para electrónica, flux, consumibles de limpieza y el kit de condensadores adecuado a tu revisión.

Los enlaces de herramientas y componentes apuntan a Amazon y pueden ser afiliados.

Riesgos y comprobaciones previas

Identifica tu revisión de placa

La Game Gear no usa una única placa. Antes de elegir condensadores, mira la serigrafía de la placa principal y separa la reparación por familia: primeras placas de dos ASIC, placas VA1/VA2 de un ASIC y revisiones VA4/VA5/Majesco.

Mapas visuales por revisión y tabla de modelos

Antes de soldar, cruza tres datos: número de placa, familia VA y posición real de los condensadores. Estos mapas ayudan a decidir qué lista usar y qué componentes no tocar.

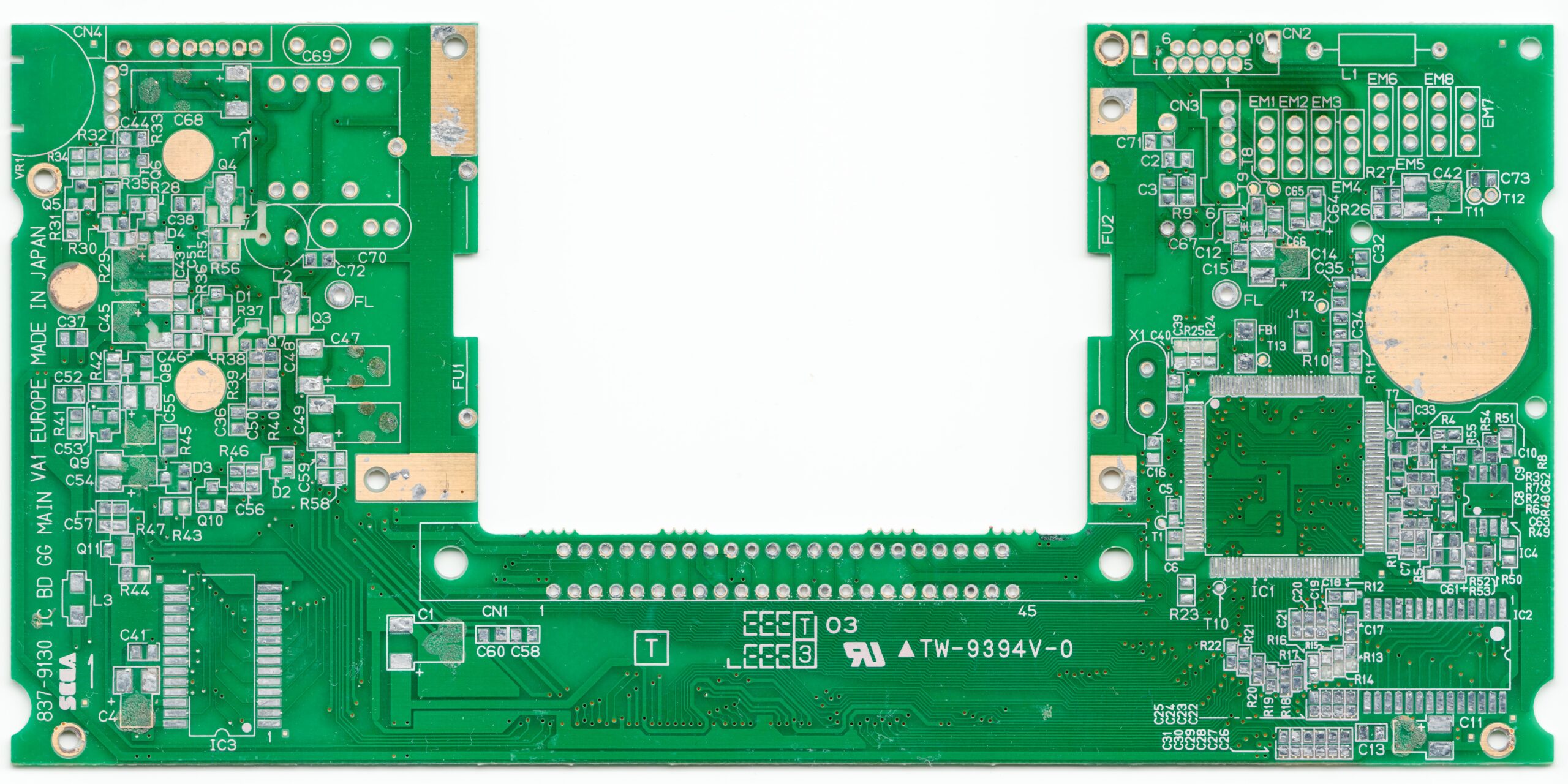

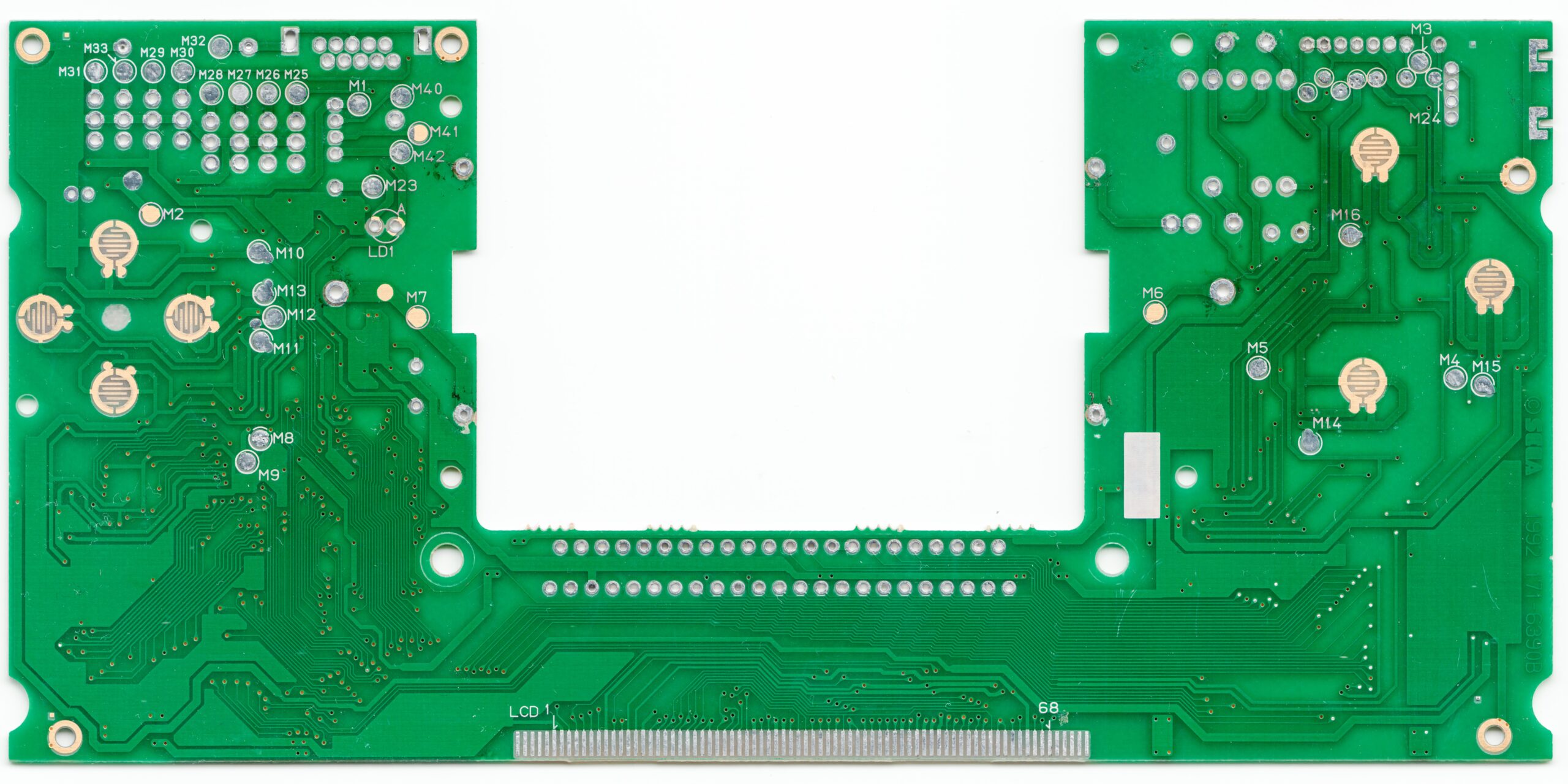

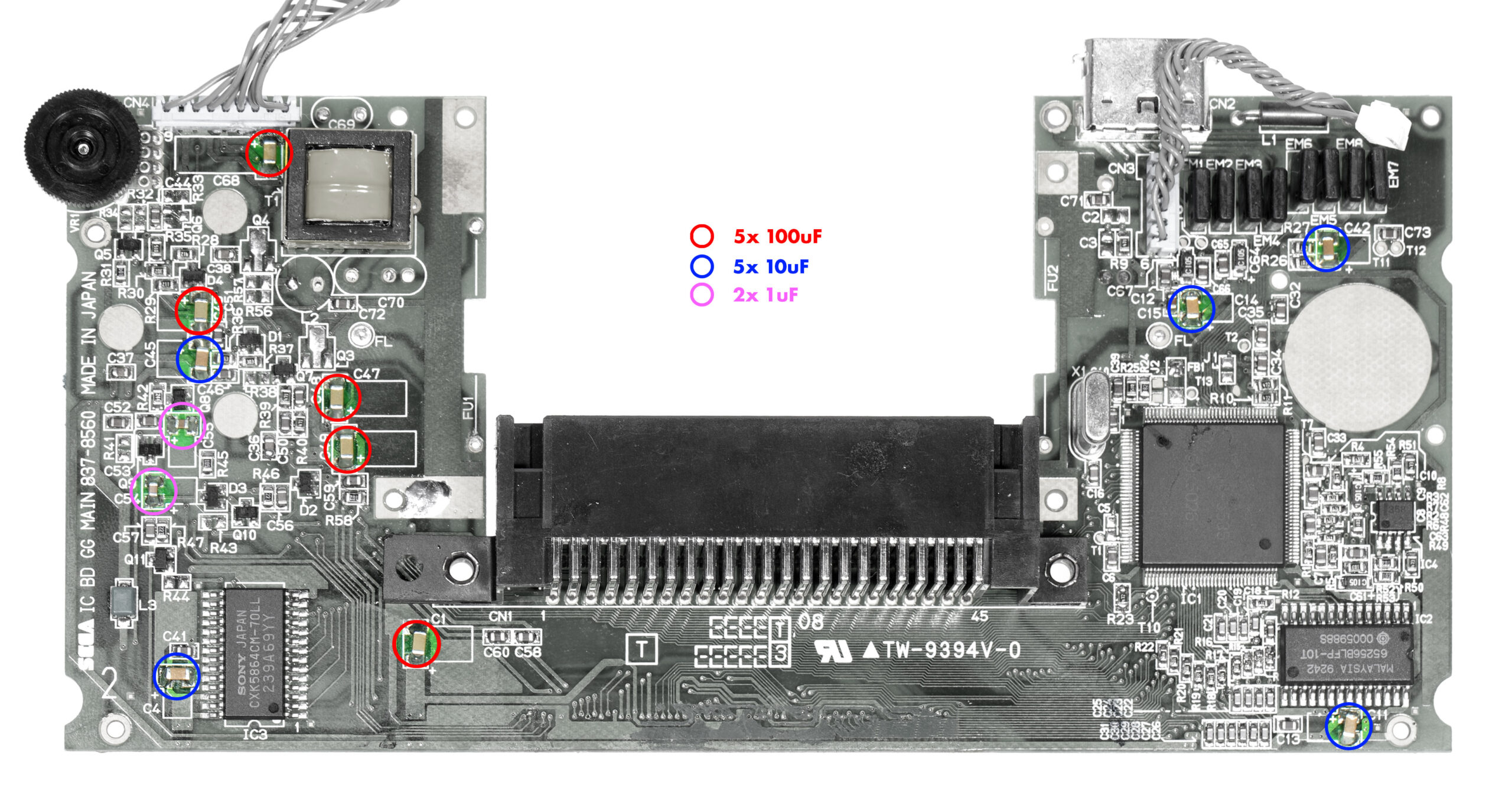

VA1/VA2: mapa de recap

Mapa visual para placas de un ASIC y referencias de condensadores antes de retirar componentes.

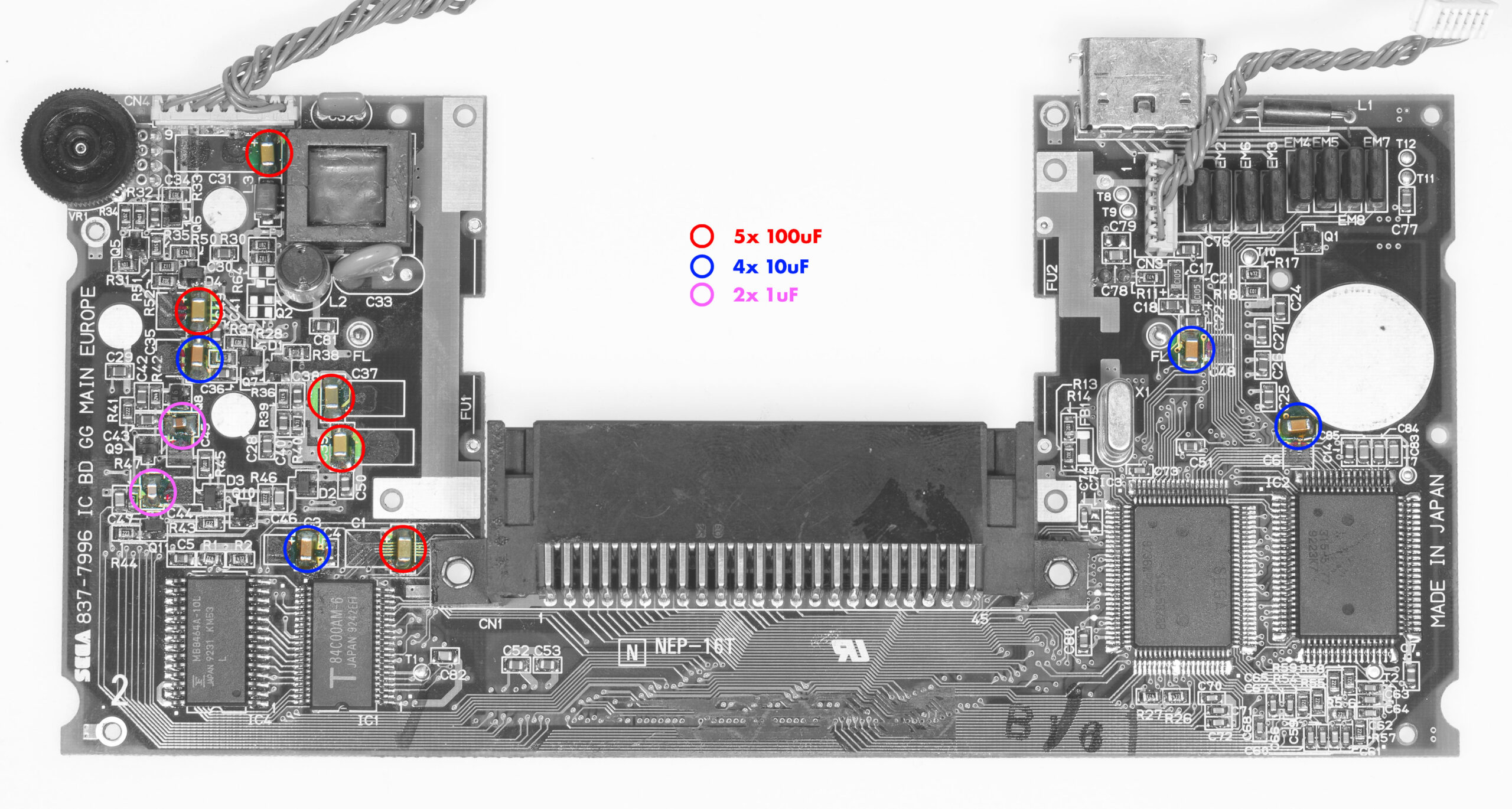

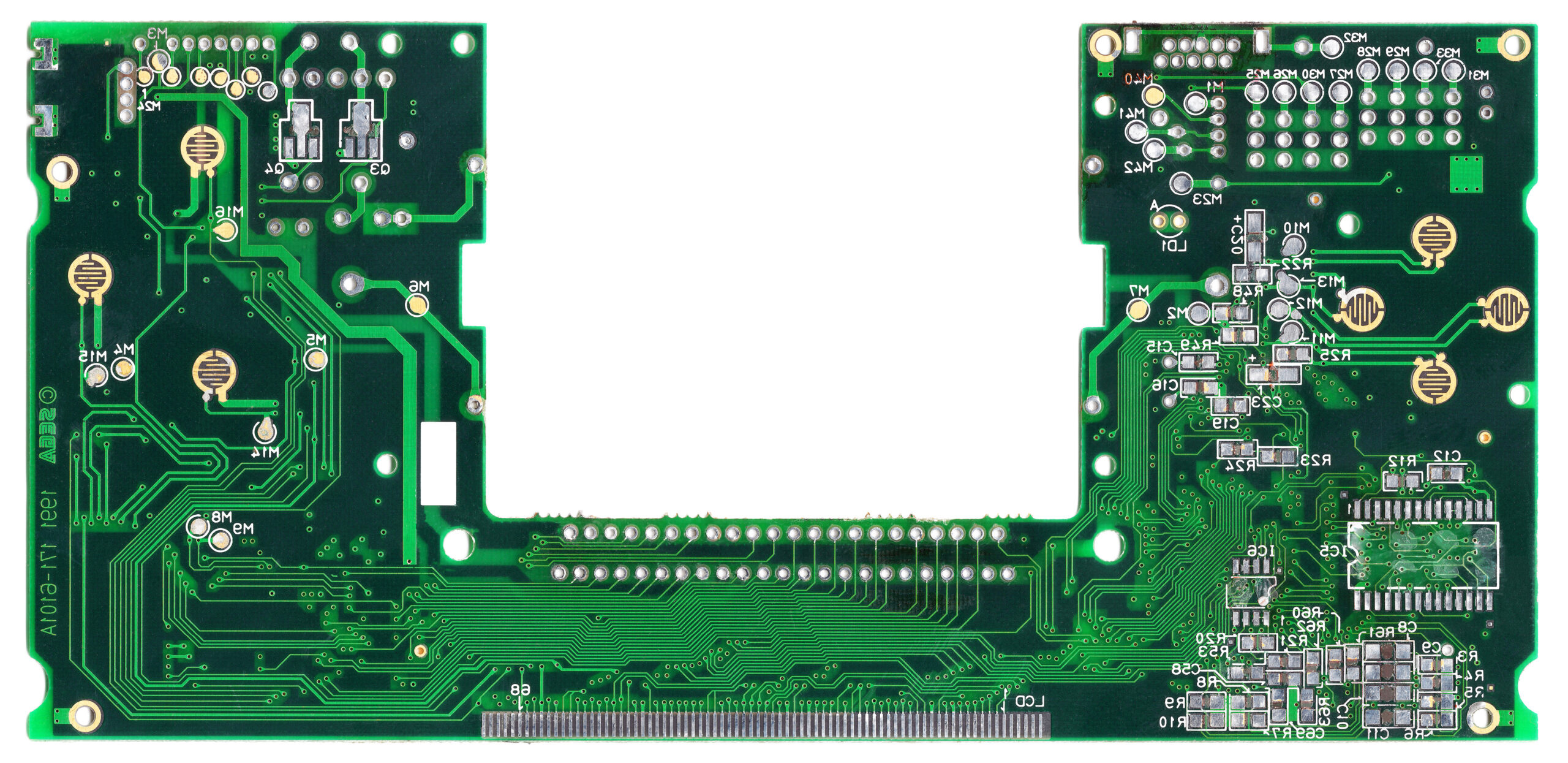

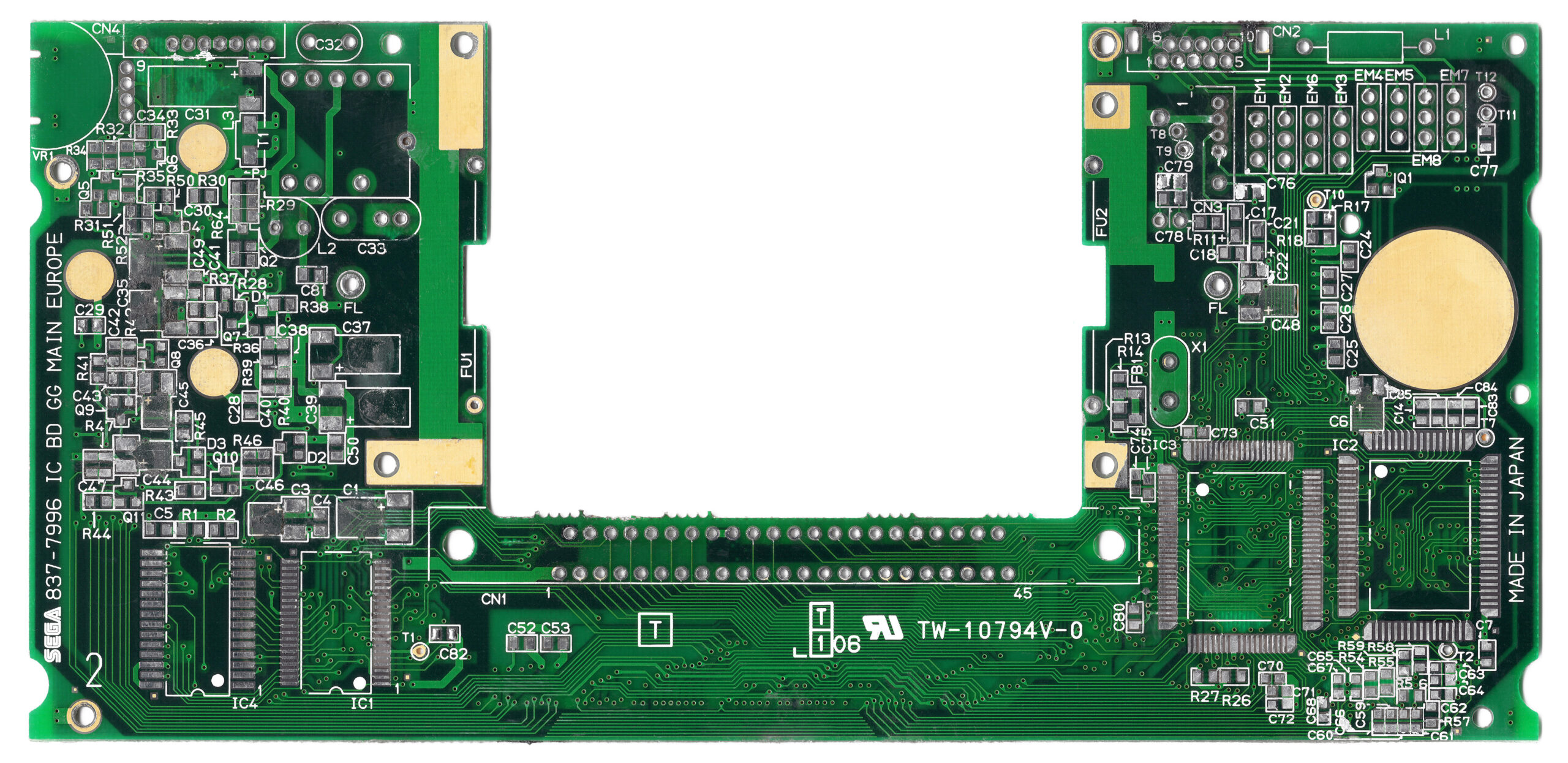

VA0 / dos ASIC

Mapa de referencia para las primeras placas de dos ASIC; útil para no confundir valores con VA1/VA2.

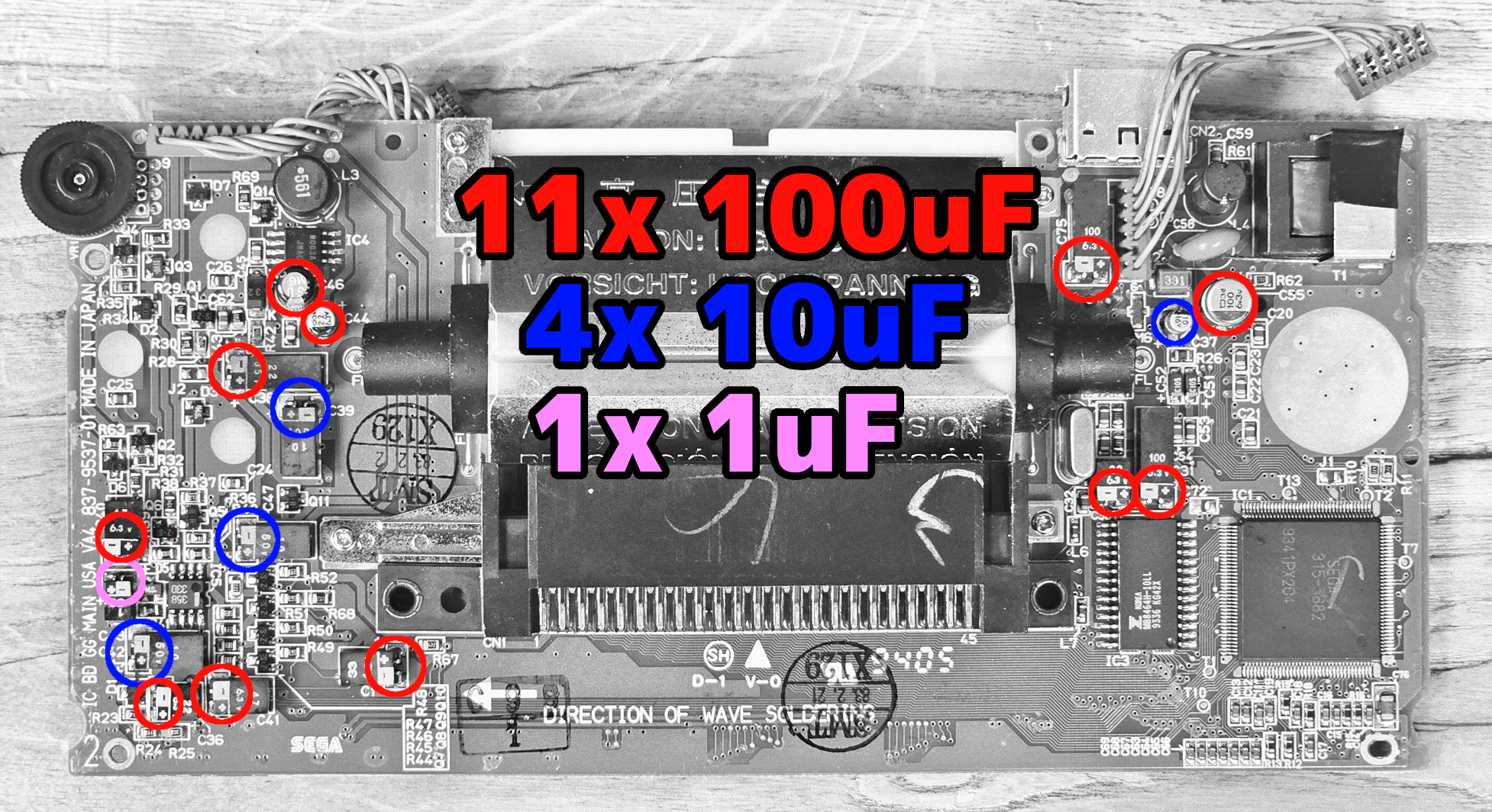

VA4

Mapa de recap para revisión VA4; confirma serigrafía y componentes presentes antes de pedir kit.

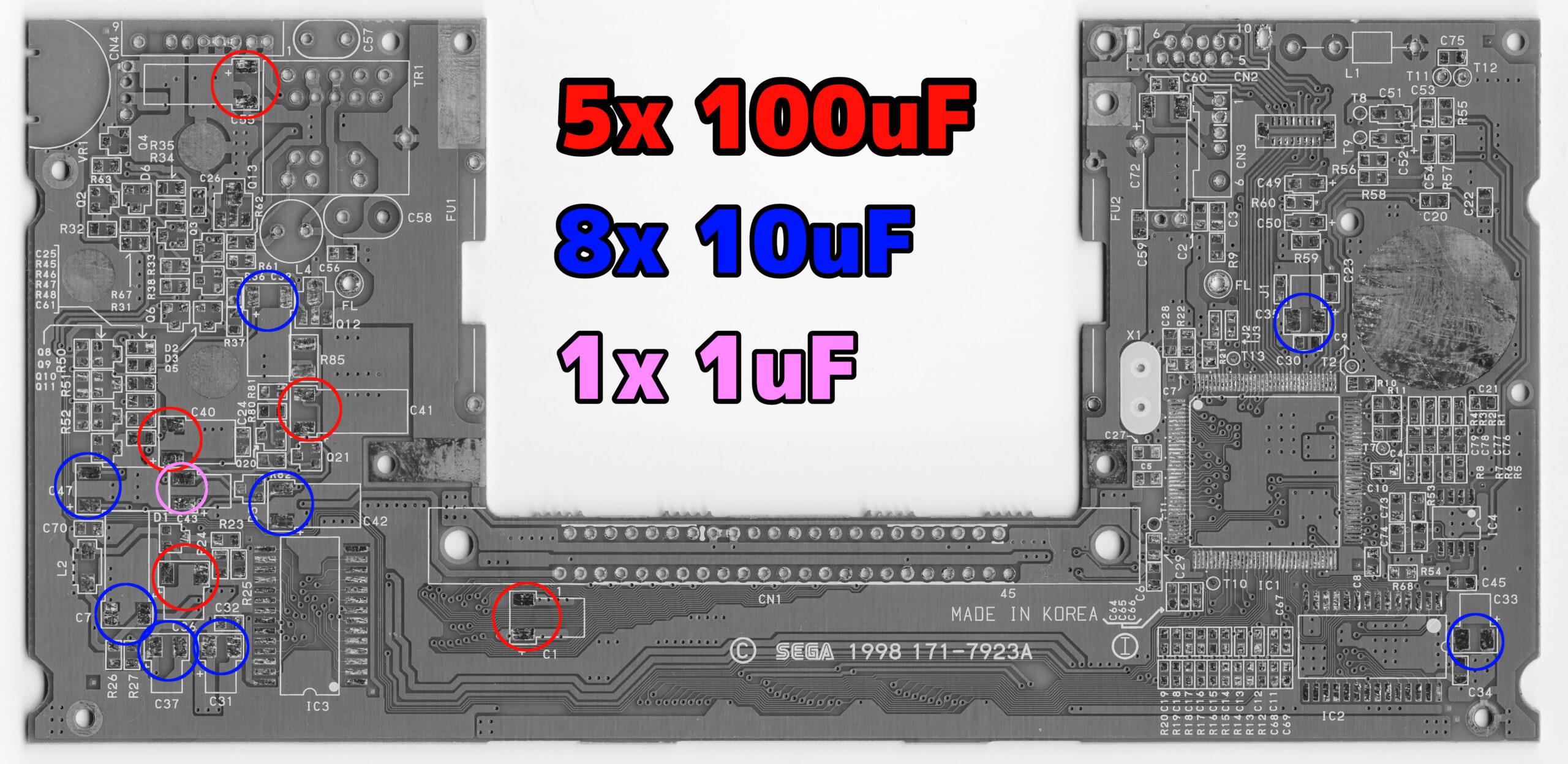

VA5 Majesco

Mapa de recap para Majesco/VA5, con especial atención al valor real instalado en C41.

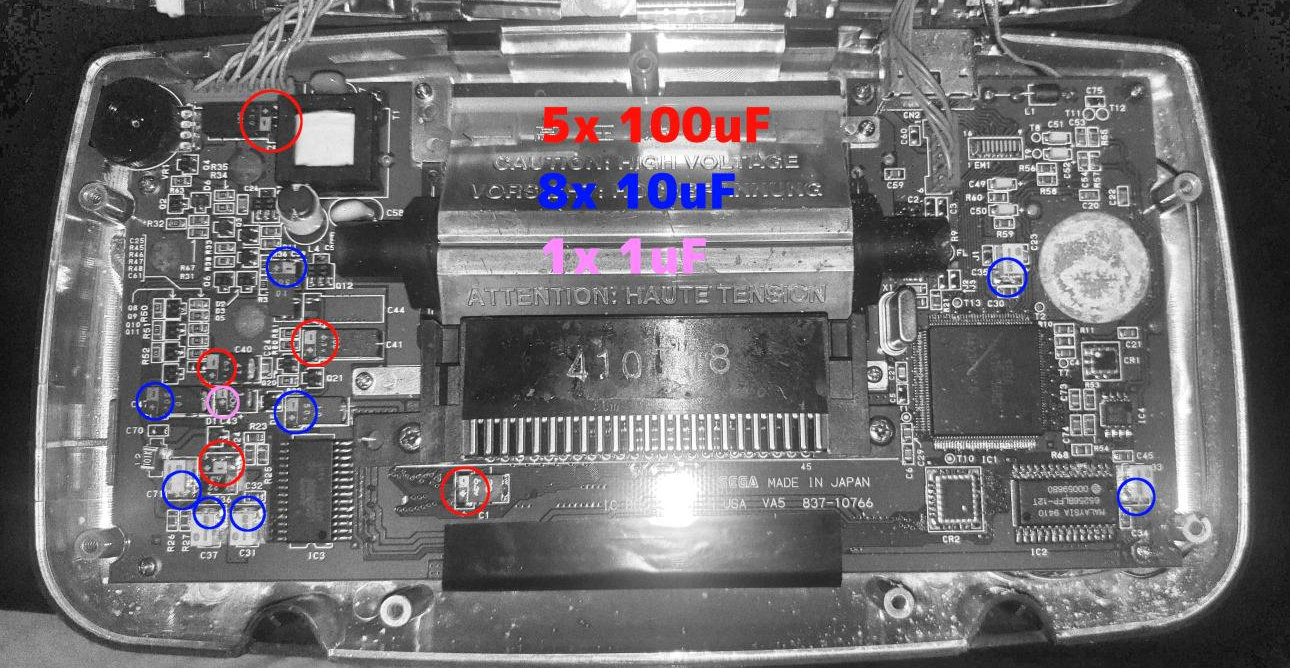

VA5 no Majesco

Referencia para VA5 no Majesco; úsala solo si coincide con tu placa real.

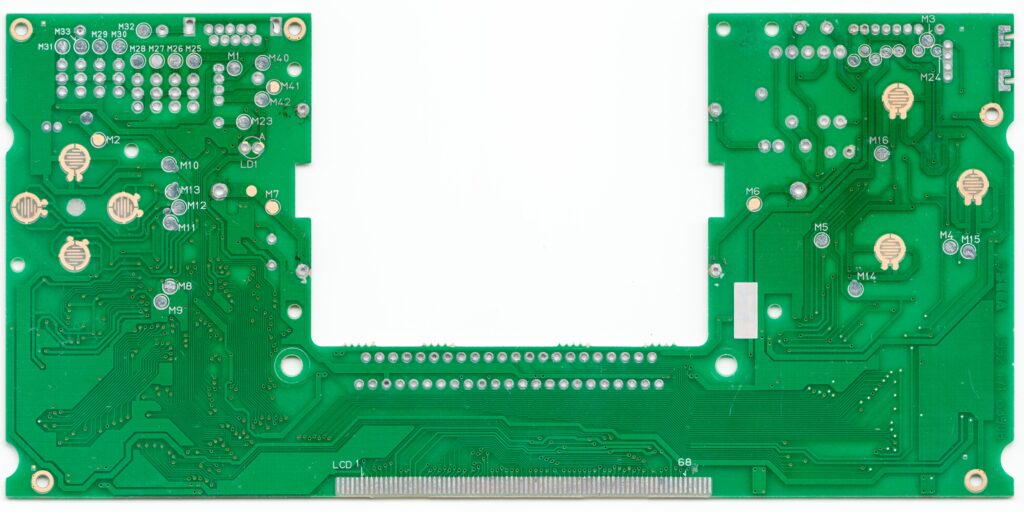

Tabla rápida de modelos y revisiones

El número 837-XXXX impreso en la placa es la forma más fiable de separar VA0, VA1, VA2, VA4 y VA5 antes de usar la tabla de condensadores.

Pasos de reparación y fotos clave

La reparación se entiende mejor como una cadena de decisiones: abrir sin dañar cables, identificar la placa, confirmar valores, retirar condensadores antiguos, limpiar pads y probar antes de cerrar. La guía de sustitución se trabaja por placas: principal, sonido y alimentación, sin retirar componentes que no correspondan a la revisión real.

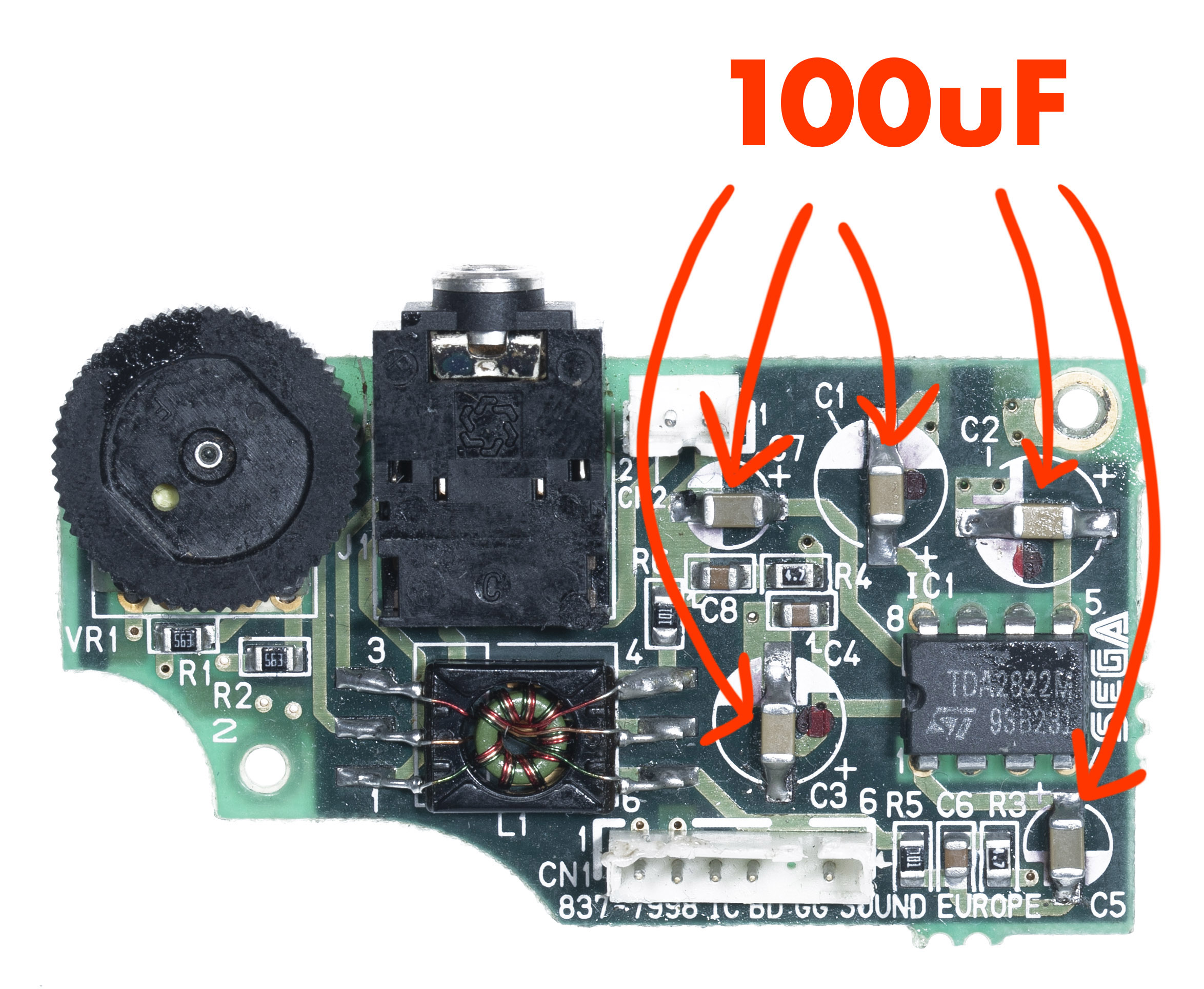

Placa de sonido

La placa de audio lleva cinco condensadores; si el fallo es sonido bajo o distorsionado, revísala siempre.

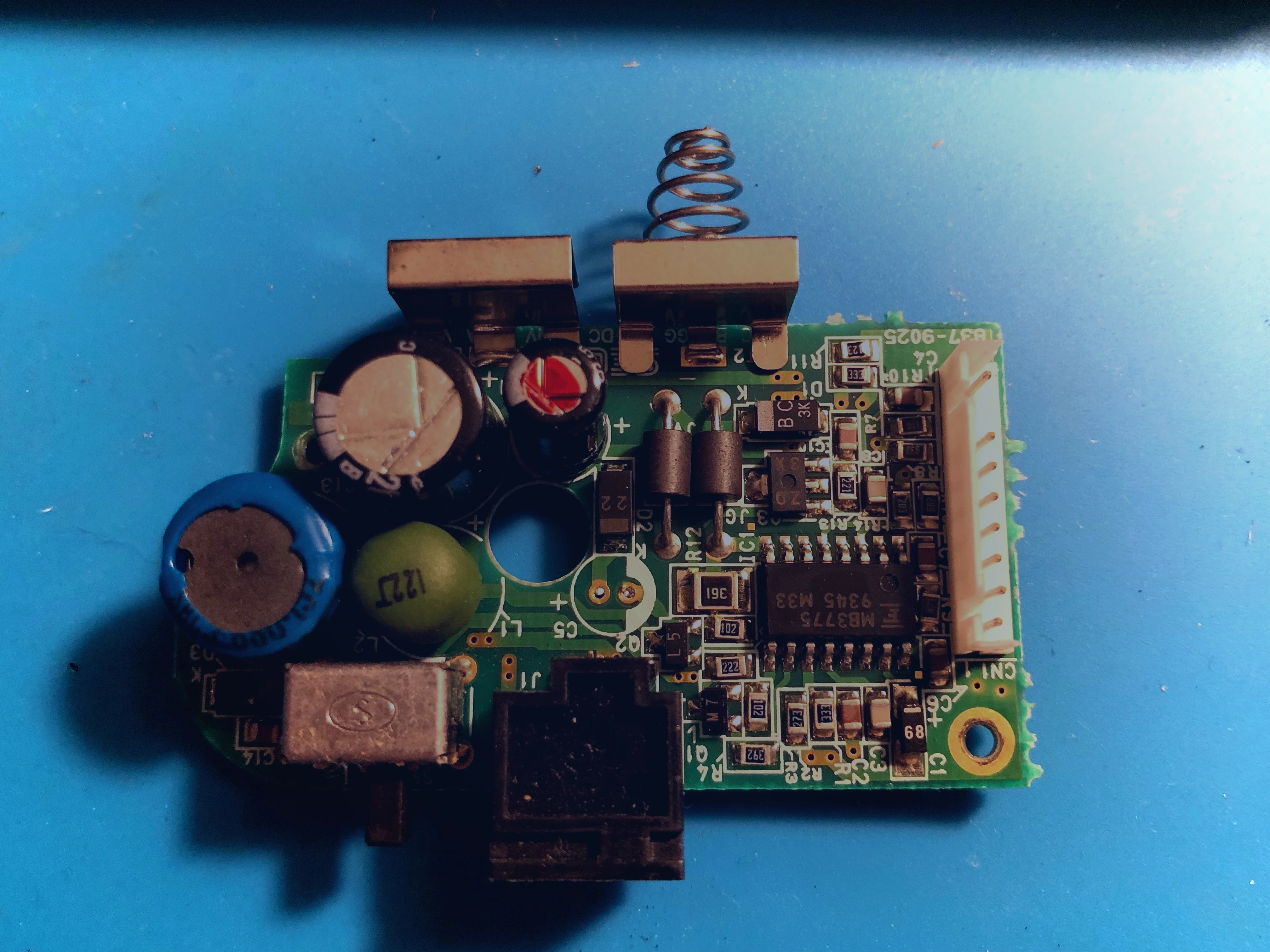

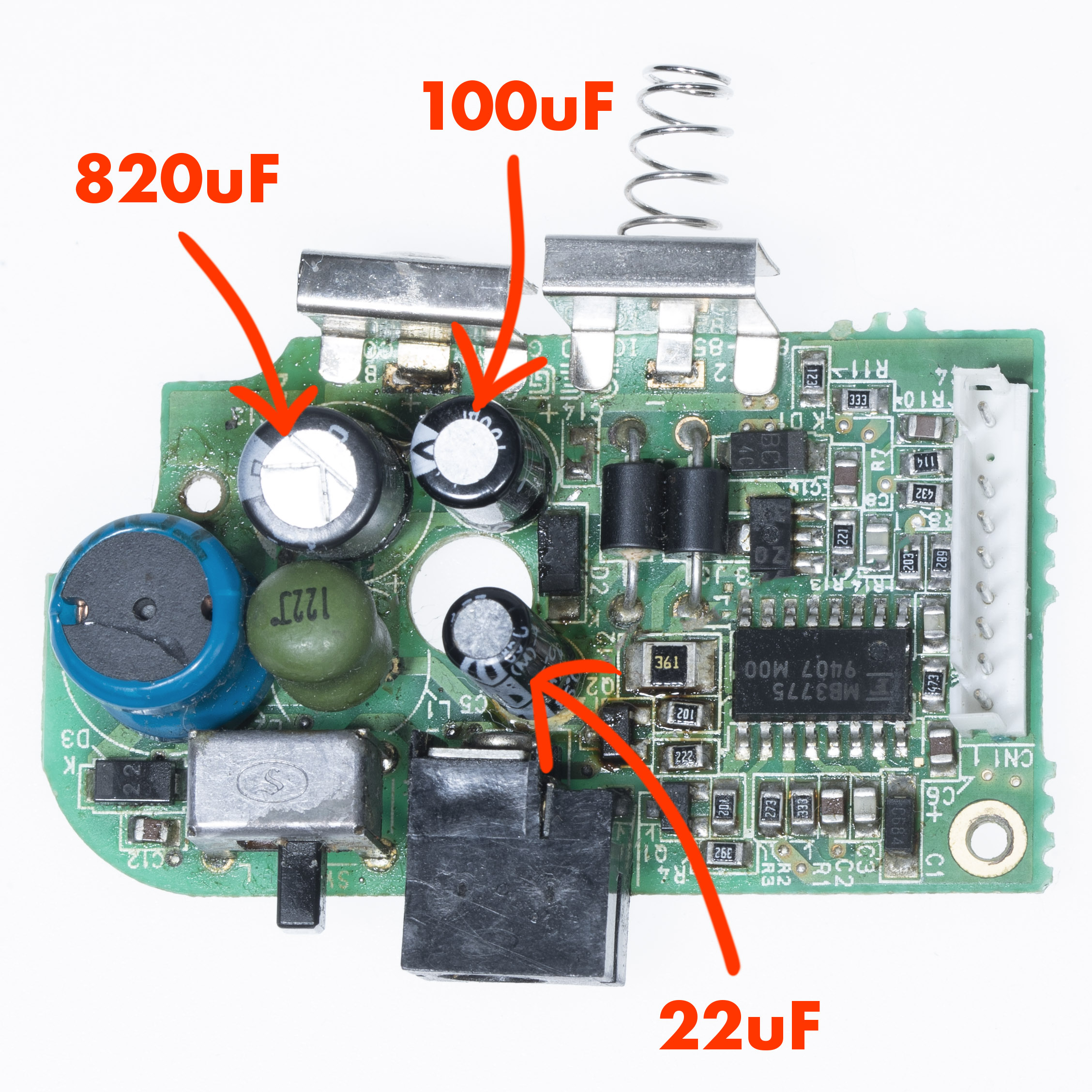

Placa de alimentación

Los tres condensadores grandes de alimentación se desueldan como componentes pasantes: flux, bomba o malla y limpieza de agujeros.

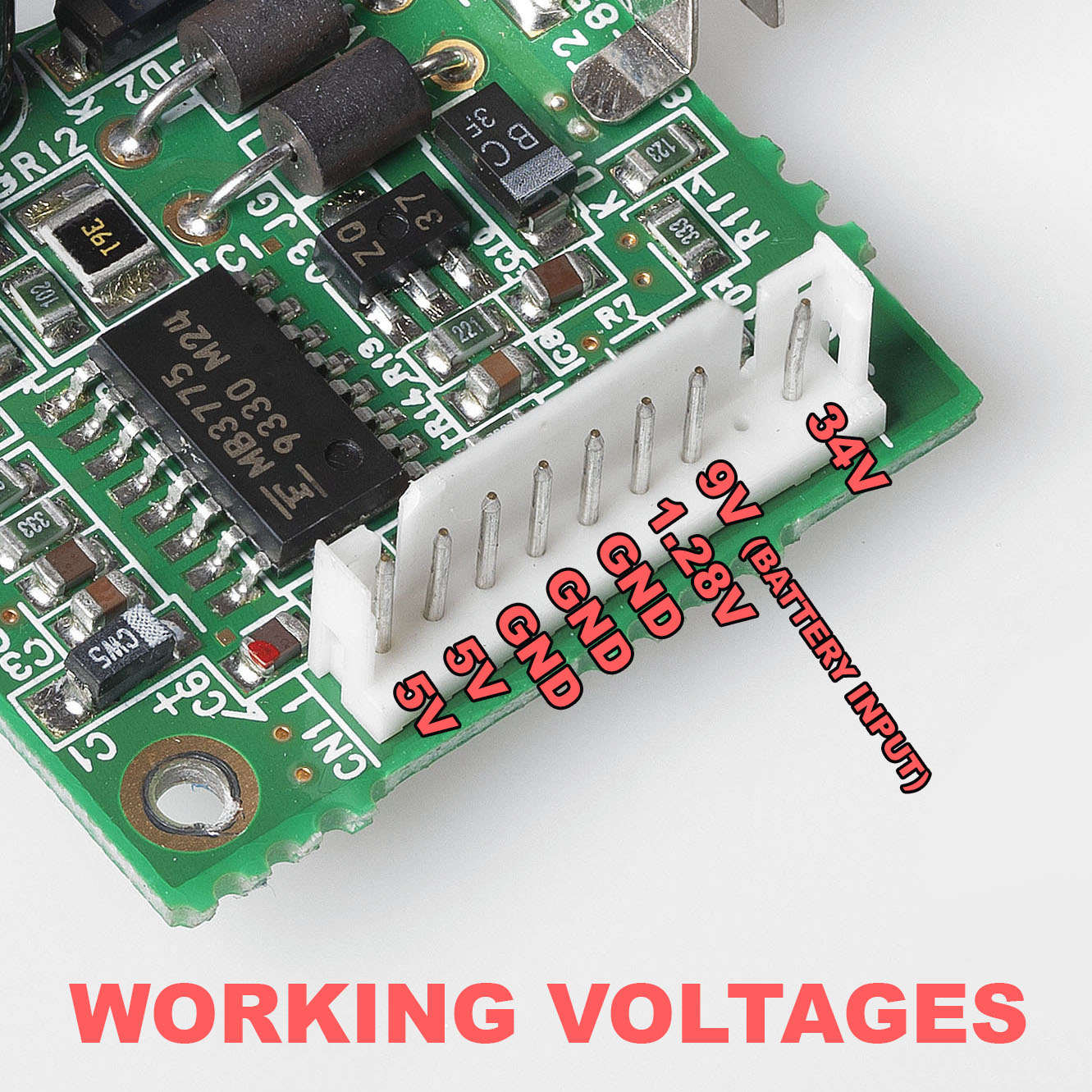

Comprobación de tensiones

Después del recap de alimentación, verifica tensiones antes de culpar a pantalla, cartucho o placa principal.

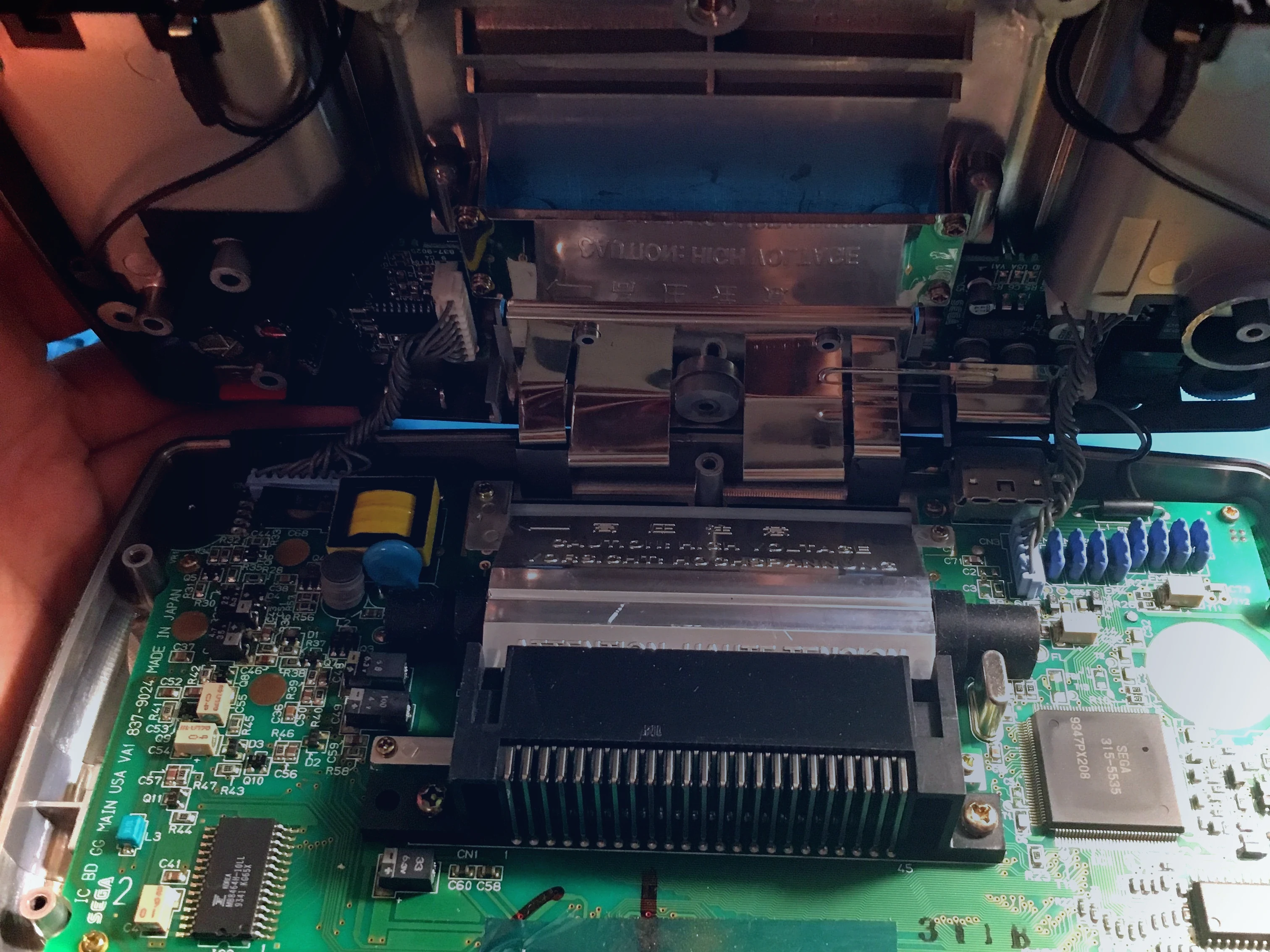

1. Abre la consola sin tirar de cables

Retira primero las pilas y trabaja con la consola completamente descargada. Quita los seis tornillos Phillips y el tornillo Gamebit trasero de 4,5 mm. Al separar la carcasa, no abras de golpe: dentro hay cables y conectores que pueden sufrir si tiras de la tapa.

• Ordena los tornillos por zona para evitar confusiones al cerrar.
• Haz una foto antes de desconectar cualquier cable.
• Si la carcasa no separa, revisa de nuevo el tornillo Gamebit.

Objetivo del paso: dejar la consola abierta y accesible sin romper conectores ni mezclar tornillería.

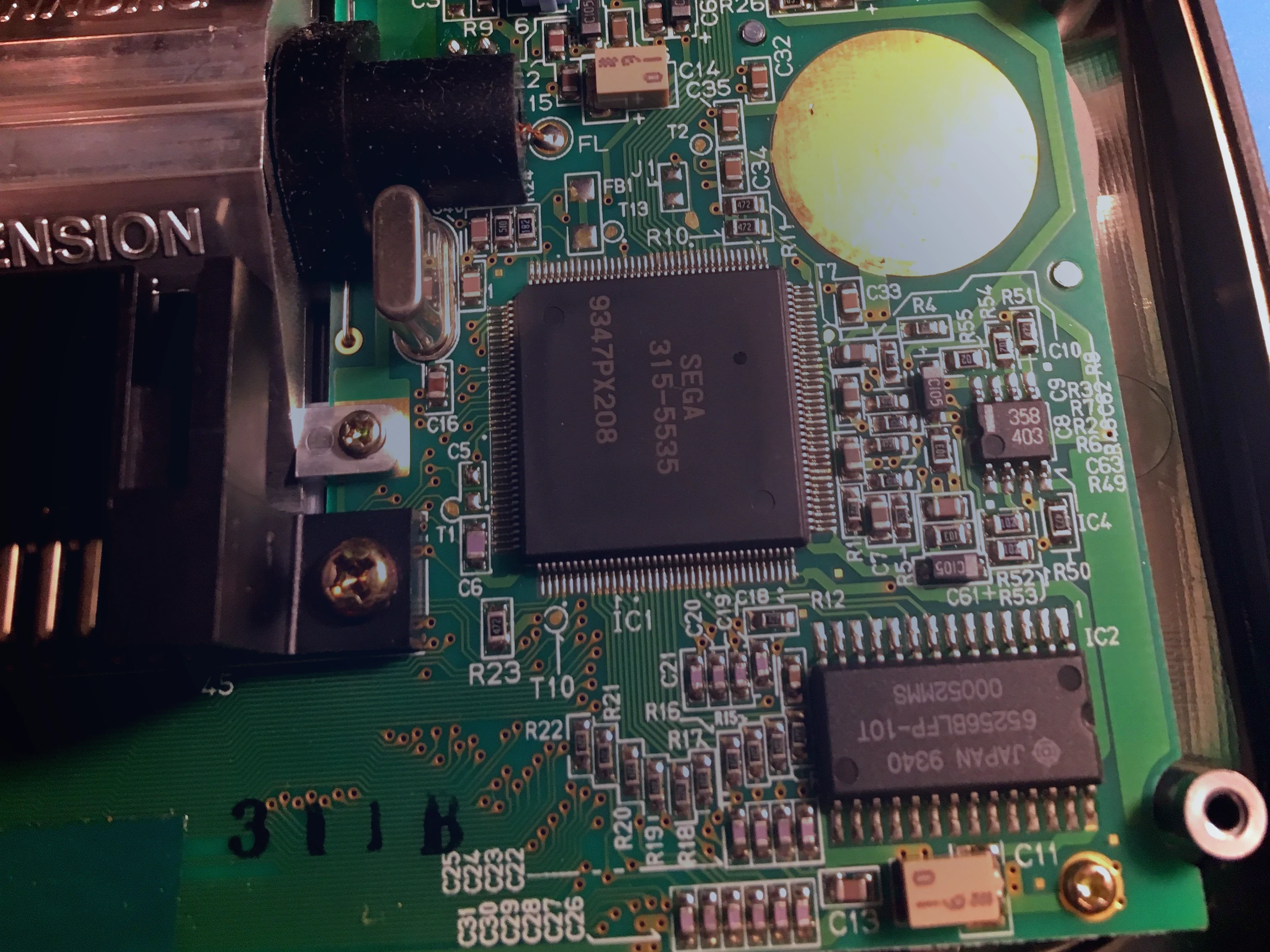

2. Identifica la revisión de placa antes de comprar o soldar

La Game Gear no usa siempre la misma lista de condensadores. Localiza la referencia de placa y la revisión antes de retirar componentes. Este dato decide qué valores necesitas y evita montar un kit que no corresponde a tu unidad.

• Busca referencias tipo VA1, VA4, VA5 y números 837-XXXX.
• Compara la placa principal, audio y alimentación por separado.
• No retires condensadores hasta tener clara la lista aplicable.

Objetivo del paso: confirmar placa y lista de condensadores para no trabajar a ciegas.

3. Localiza condensadores y polaridad en cada placa

Antes de tocar el soldador, identifica la posición de cada condensador, su valor y su orientación. La placa principal concentra buena parte del trabajo, pero alimentación y audio también influyen en síntomas como apagados, pantalla tenue o sonido bajo.

• Marca o anota la polaridad de cada condensador.
• Revisa zonas con residuo, corrosión o pegamento envejecido.
• Trabaja por zonas para no mezclar valores.

Objetivo del paso: convertir la reparación en una sustitución controlada, no en desmontaje masivo.

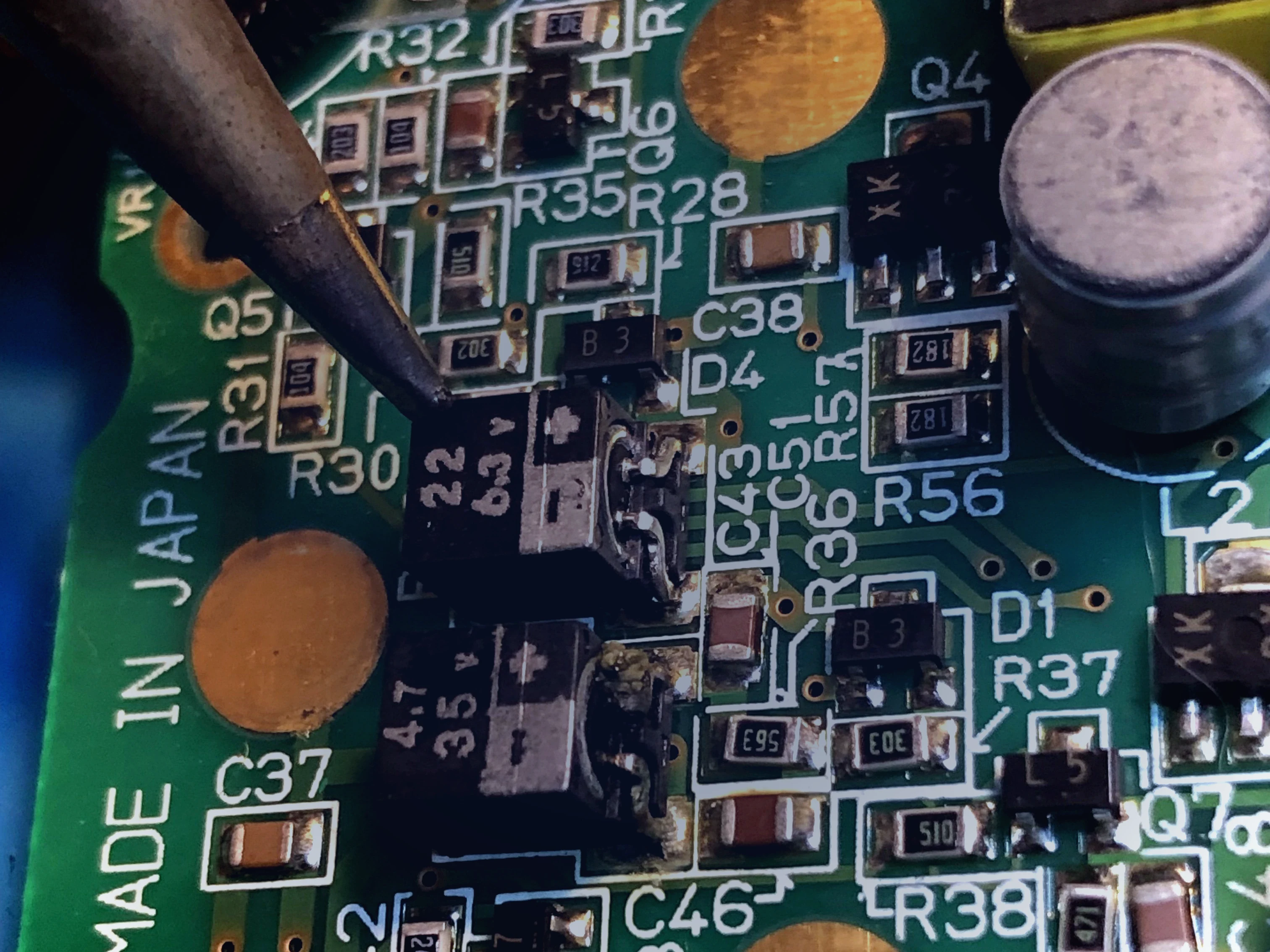

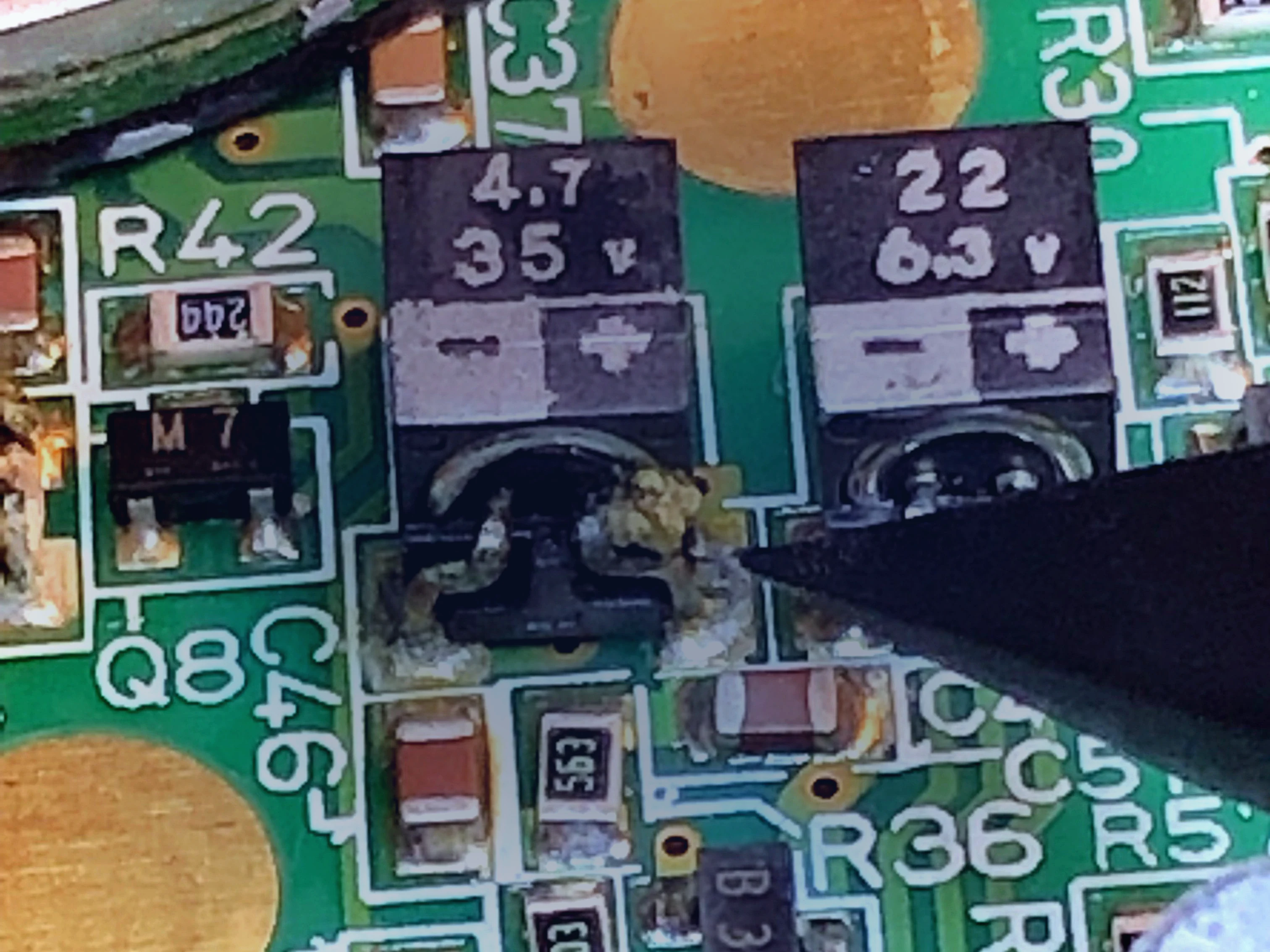

4. Retira los condensadores antiguos uno por uno

Calienta cada patilla con paciencia, añade estaño fresco si la soldadura no transmite bien el calor y evita usar fuerza vertical sobre el componente. Muchos condensadores SMD están pegados a la placa: primero rompe el adhesivo con suavidad y después alterna calor entre patas mientras levantas con pinzas. El riesgo principal no es retirar el condensador, sino levantar un pad o arrancar una pista.

• No gires ni arranques el condensador si sigue agarrado.
• Alterna calor entre patillas y deja enfriar si la zona se calienta demasiado.
• Retira residuos antes de colocar el repuesto.

Objetivo del paso: retirar el componente sin dañar pads ni pistas cercanas.

5. Limpia pads, presenta el repuesto y suelda con poca cantidad

Con los pads limpios, presenta el condensador nuevo respetando valor, orientación y altura. El estaño debe cubrir la unión sin formar bolas grandes ni puentes. Si el componente queda demasiado alto, puede tocar carcasa o flexionar al cerrar.

• Usa estaño fino y una mínima cantidad por pad.
• Aplica flux para que la unión moje bien.
• Comprueba continuidad visual: unión brillante, firme y sin exceso.

Objetivo del paso: soldadura limpia, orientación correcta y componente asentado.

6. Revisa soldaduras y prueba antes del cierre definitivo

Antes de colocar todos los tornillos, revisa polaridad, altura de componentes, conectores y posibles restos de flux o estaño. La primera prueba debe hacerse con calma: encendido estable, imagen visible, sonido recuperado y ausencia de calentamientos raros.

• Inspecciona cada zona con buena luz o lupa.
• Prueba encendido antes de cerrar del todo.
• Si algo falla, vuelve al último bloque tocado antes de desmontar más.

Objetivo del paso: cerrar solo cuando la consola funciona y la placa está limpia.

Si después del recap sigue fallando

Una consola puede necesitar condensadores nuevos y aun así conservar otra avería. Usa esta guía rápida para no culpar siempre al kit: separa alimentación, vídeo, audio y montaje antes de desmontar de nuevo toda la máquina.

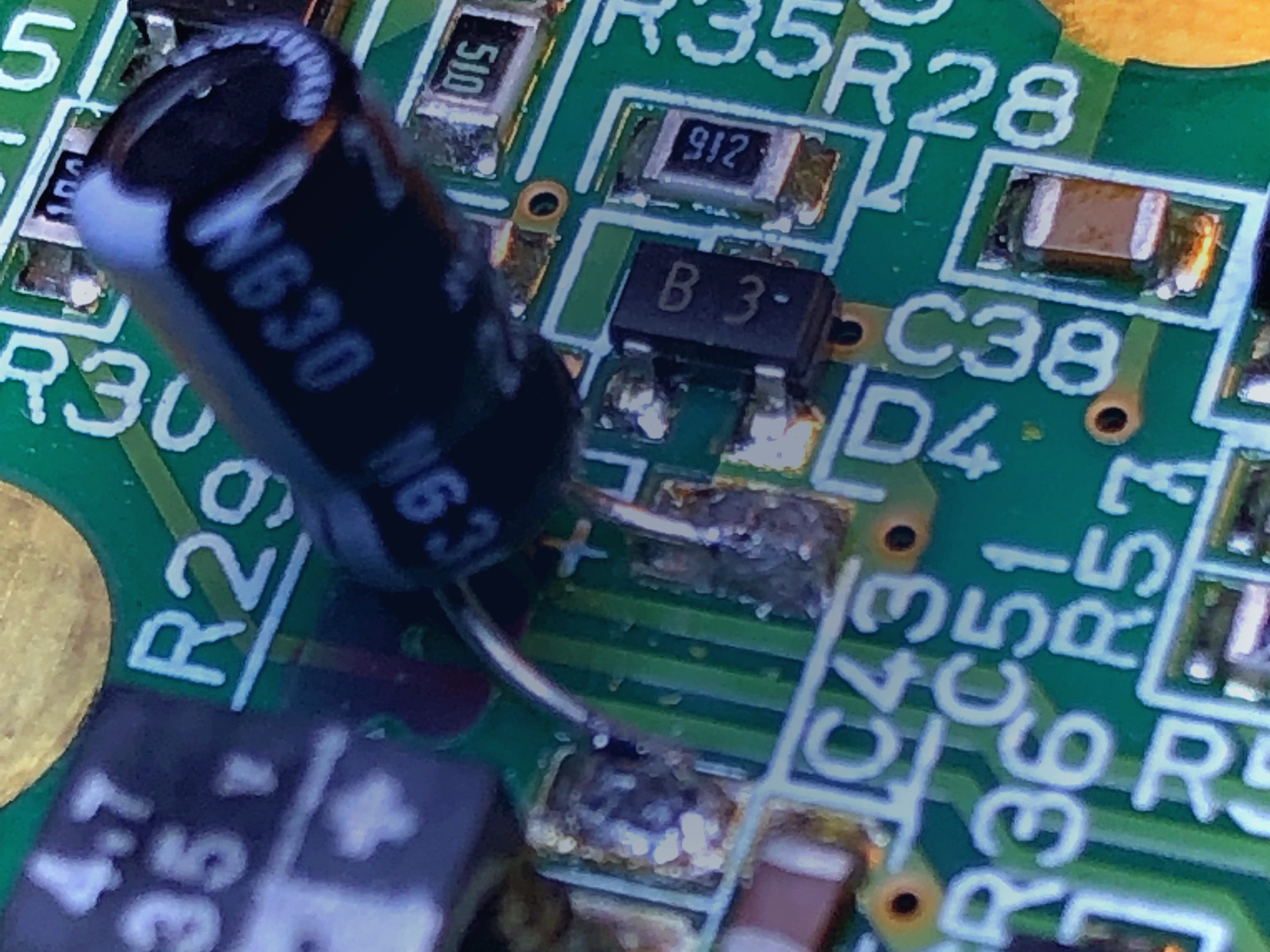

Comprobación final

El cierre no empieza cuando has soldado el último condensador, sino cuando puedes demostrar que la consola vuelve a comportarse de forma estable. Dedica unos minutos a revisar placa, conectores y carcasa: es más rápido corregir ahora que volver a abrir después.

• PolaridadConfirma que cada condensador respeta la orientación marcada.
• SoldadurasBusca puentes, bolas de estaño, pads levantados o uniones apagadas.
• AlturaComprueba que ningún componente presiona contra carcasa, pantalla o cables.
• Prueba realEnciende, verifica imagen, sonido, brillo y estabilidad varios minutos.
