Soft Start y Fast Reset en Sega Game Gear
Cómo diagnosticar el circuito de arranque suave y reinicio rápido cuando la luz roja hace amagos, la consola no reinicia bien o el encendido queda en un estado extraño.
Placas y esquemáticos de referencia
Para VRef, VRes y circuito de reset, usa la referencia central cuando necesites confirmar revisión/esquema.
Qué problema intenta resolver
En parte del circuito de luz roja y arranque de la Game Gear hay una red que actúa como retardo de arranque y descarga rápida. Cuando esa zona envejece o queda mal conectada tras una reparación, la consola puede encender con la luz roja intermitente, apagarse y volver a arrancar, o no aceptar un apagado/encendido rápido.
Luz roja que aparece, cae y vuelve a aparecer antes de iniciar.
Apagas y enciendes rápido, pero la consola queda en un estado raro o no reinicia.
Tras recap o reparación de alimentación, el arranque no es consistente.
Herramientas y piezas recomendadas
No cambies piezas al azar. Primero mide VREF/VRES y revisa continuidad. Si hace falta intervenir, trabaja con punta fina, flux y poco calor para no levantar pads.
Multímetro digital
Para verificar Vbat, 5 V, VREF, VRES y continuidad entre arnés, placa de alimentación y ASIC.
Soldador de punta fina
Necesario si C49, D4 o una pista de reset requieren repaso o sustitución.
Flux para electrónica
Reduce calor y ayuda a trabajar componentes pequeños sin arrastrar pads.
Estaño fino
Útil para refrescar soldaduras, comprobar uniones frías y reparar pads con control.
Cable fino 30 AWG
Para reparar continuidad de VREF/VRES si el problema viene de arnés o pista dañada.
Gamebit 4,5 mm
Para abrir la consola sin dañar tornillos ni carcasa antes de medir.

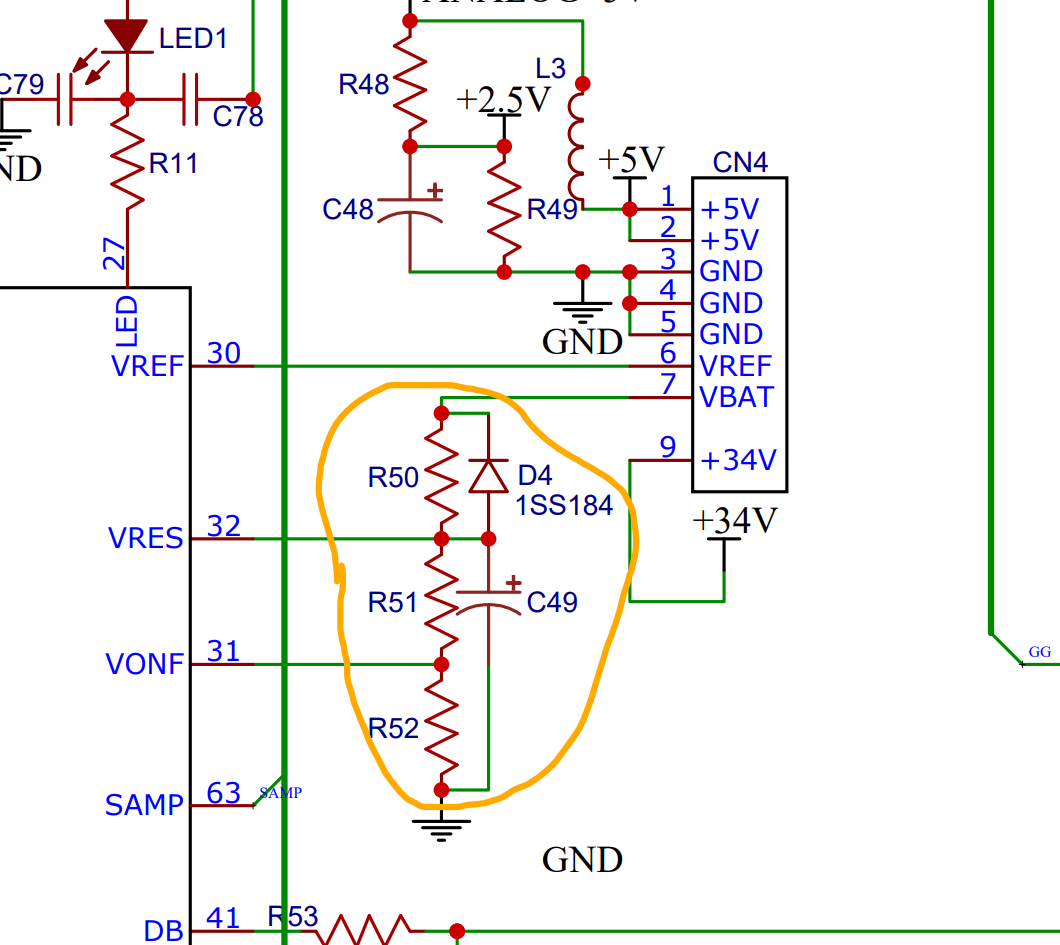

Cómo funciona el Soft Start
Al aplicar tensión desde la placa de alimentación, C49 se comporta durante un instante como una carga muy baja. Eso mantiene Vonf y Vres cerca de 0 V mientras C49 se carga a través de R50. El resultado es un pequeño retardo, inferior a 200 ms, que da tiempo a que la línea de 5 V y los condensadores del sistema se estabilicen.
Si C49 no está bien, el retardo puede ser demasiado corto. En la práctica se ve como un encendido con luz roja que hace un amago, cae y vuelve a arrancar. Si el resto de la alimentación está correcto, esta zona merece revisión.
Cómo funciona el Fast Reset
Cuando C49 queda cargado y apagas la consola, esa carga podría mantener el ASIC en un estado activo mientras las tensiones del sistema caen durante varios segundos. Si vuelves a encender antes de que VRES baje lo suficiente, la consola puede no reiniciar de forma limpia.
La función de D4 es descargar rápidamente el potencial almacenado en C49 hacia el circuito de alimentación cuando desconectas la consola. Si D4 falla o VREF no llega bien al ASIC, aparecen problemas de reinicio rápido.
Diagnóstico rápido por síntoma
Luz roja on/off/on
Comprueba primero la línea de 5 V y después C49. Si el retardo es demasiado corto, C49 puede estar envejecido, mal soldado o fuera de valor.
No reinicia al apagar/encender rápido
Revisa D4 y la descarga de C49. Si D4 no conduce como debe, VRES puede quedar alto durante demasiado tiempo.
Arranque errático tras recap
Verifica que no hay restos de electrolito, soldaduras frías ni pistas dañadas alrededor del arnés de alimentación y la zona de reset.
VREF no llega al ASIC
RetroSix apunta a una avería común: el pin VREF del arnés de alimentación no conecta con el pin del ASIC. Haz continuidad antes de cambiar componentes.
Pasos de reparación
Abre la consola y localiza la revisión
Desconecta alimentación, retira pilas y abre la Game Gear. Identifica la placa antes de medir porque la ubicación exacta de componentes puede variar entre revisiones.
Comprueba alimentación básica
Mide Vbat y la línea de 5 V. Si la alimentación está fuera de rango, resuelve eso antes de culpar al circuito de reset.
Revisa C49 y R50
Comprueba soldaduras, fugas, valor y continuidad. C49 es clave para el retardo de arranque; R50 limita la carga inicial del condensador.
Comprueba D4
En modo diodo, verifica que D4 conduce en el sentido correcto y no está abierto. Una D4 defectuosa puede impedir el reinicio rápido.
Mide continuidad de VREF
Confirma continuidad desde el arnés de alimentación hasta el punto correspondiente del ASIC. Si hay pista rota, repara con cable fino y recorrido corto.
Prueba arranque y reinicio
Antes de cerrar, prueba encendido en frío, apagado y encendido rápido. La luz roja debe comportarse de forma estable y la consola no debe quedar en un estado intermedio.
Tabla de comprobación
| Punto | Qué revisar | Si falla |
|---|---|---|
| 5 V | Estabilidad al encender | Revisar placa de alimentación y condensadores antes del reset |
| C49 | Valor, fugas, soldaduras y retardo | Sustituir o corregir soldadura/pad |
| R50 | Continuidad y valor razonable | Revisar resistencia abierta o pista dañada |
| D4 | Descarga rápida al apagar | Sustituir si está abierto, en corto o conduce mal |
| VREF | Continuidad desde arnés de alimentación a ASIC | Reparar conexión o pista con cable fino |
| VRES | Subida retardada y caída limpia | Revisar red C49/R50/D4 y zona de reset |
Recursos técnicos relacionados
Para ubicar referencias por placa, cruza esta guía con la guía de condensadores, esquemáticos y scans de placa de Game Gear que ya tenemos organizada en MesaTEC.
Comprobación final
- Encendido en frío sin parpadeos raros de la luz roja.
- 5 V estable antes de diagnosticar VRES/VREF.
- D4 descarga C49 al apagar.
- VREF tiene continuidad real hacia el ASIC.
- La consola permite apagar y encender rápido sin quedarse colgada.
