Qué falla cuando no lee el cartucho
RetroSix resume cuatro causas principales después de superar las pruebas de arranque: MPU defectuosa, Work RAM defectuosa, pines del cartucho en mal estado o pistas cortadas. La clave es no saltar directamente a chips: primero se comprueba alimentación, continuidad y actividad del bus.
Orden de diagnóstico
Confirma el arranque mínimo
Antes de culpar al cartucho, la consola debe pasar por Red Light Boot y por la guía de ASIC Dead Test. Si aún falla alimentación o reset, vuelve a esas fases.
Limpia y revisa el conector
Comprueba que el cartucho recibe 5V en el pin 2 y que no hay pines doblados, sulfatados o sin presión. Revisa también el propio cartucho en otra consola si puedes.

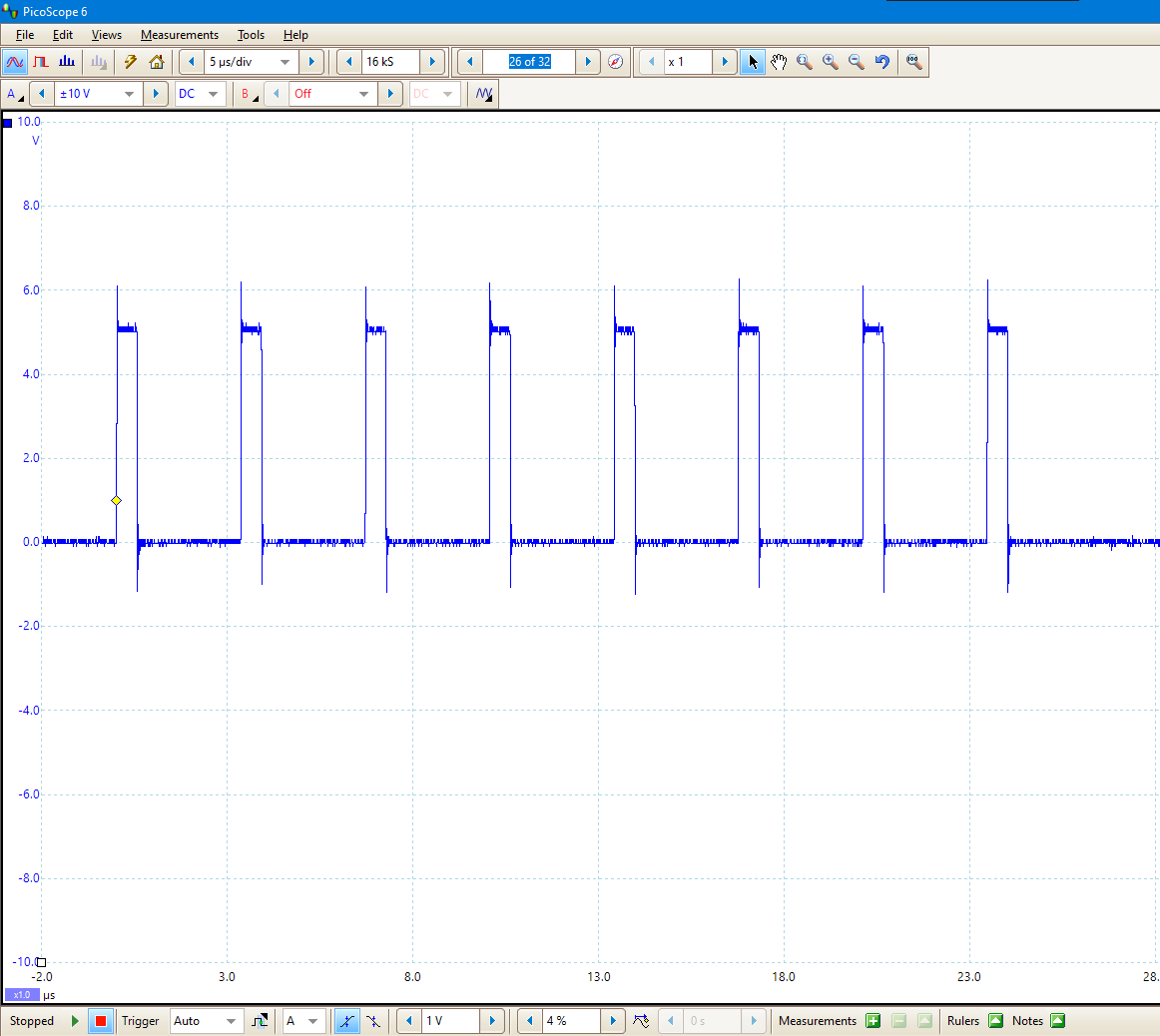

Mira líneas de dirección
Con osciloscopio o analizador lógico, busca actividad en A0-A15. Si el ASIC intenta leer ROM, las direcciones cambian continuamente.
Comprueba !READ y datos D0-D7
El pin 26 del conector es !READ activo bajo. Cuando pulsa, el cartucho debe presentar datos en D0-D7. Algunos juegos no dependen de !READ igual, así que compara con varios cartuchos.

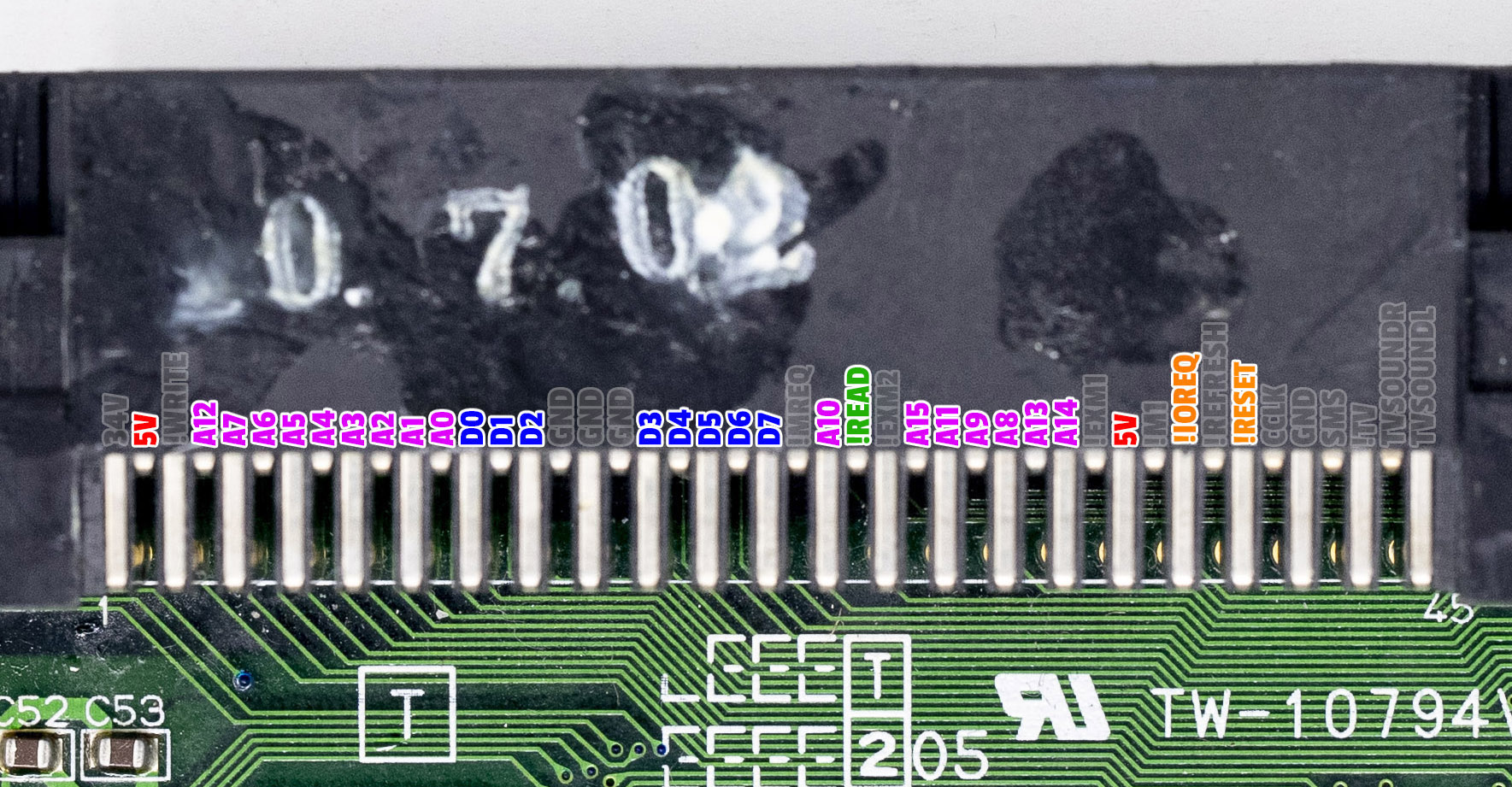

Pinout del conector de cartucho
Usa esta referencia para localizar alimentación, direcciones, datos y señal !READ. Para placas completas y esquemáticos de la consola, enlaza con la página central de placas y esquemáticos de Game Gear.

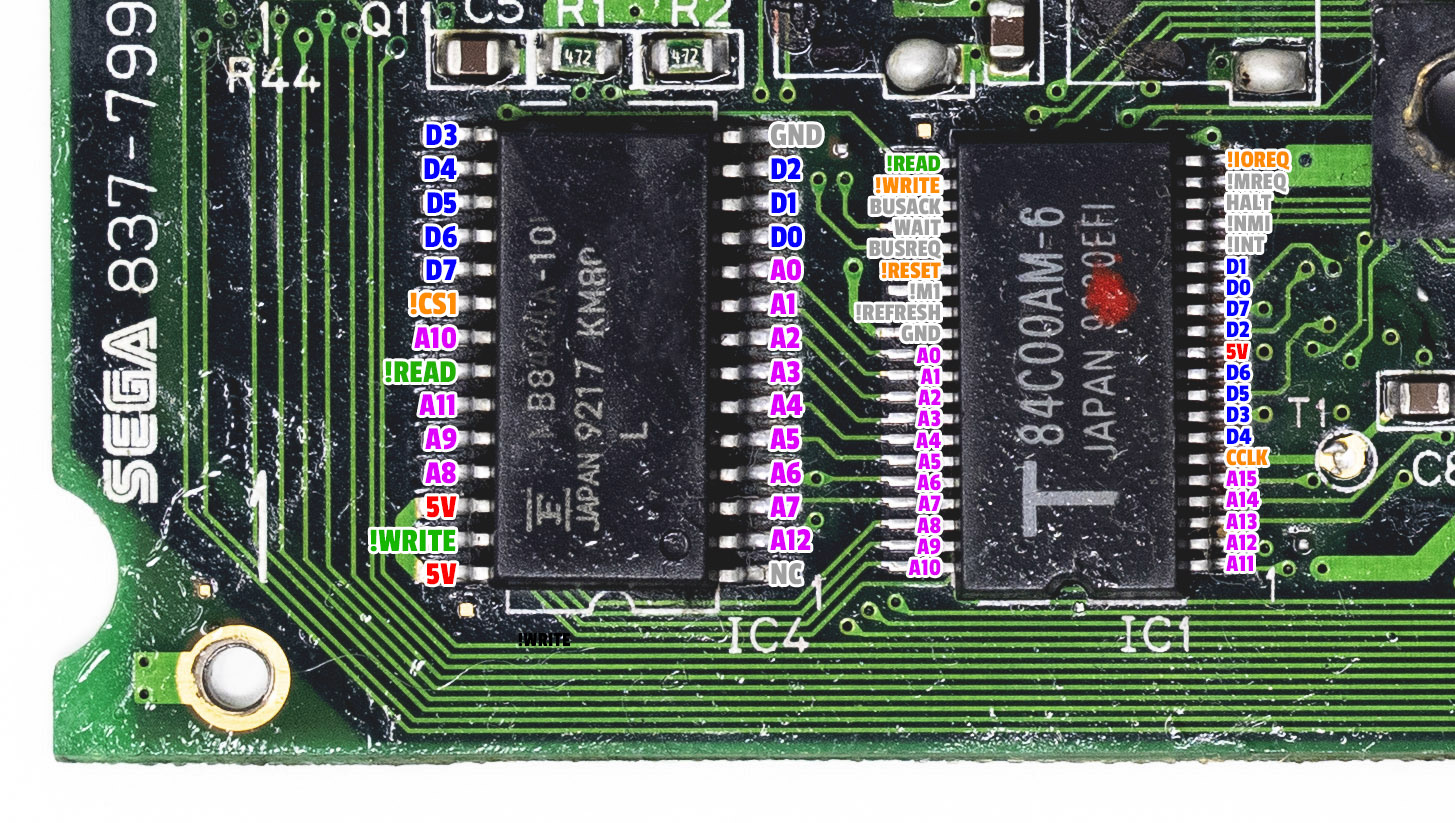

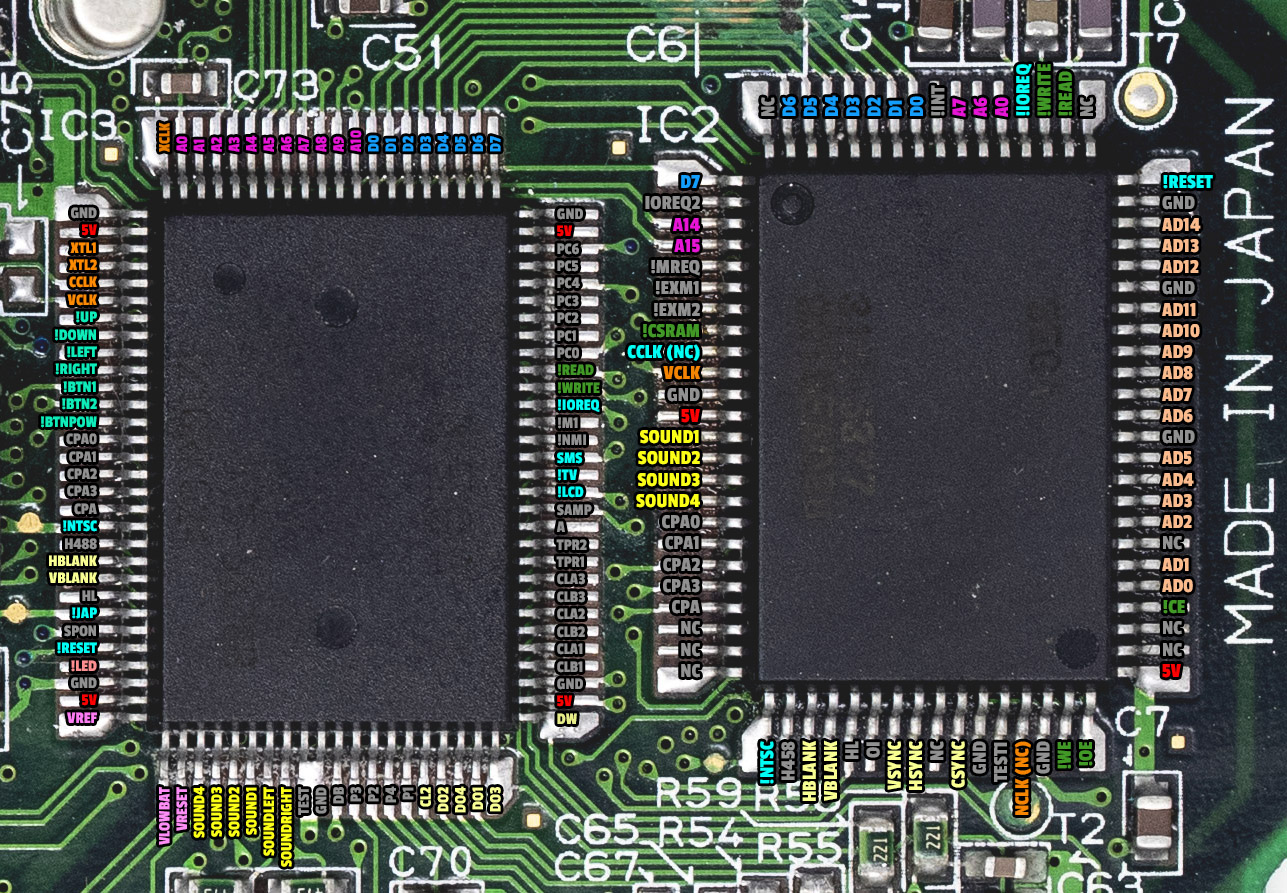

Referencias 2-ASIC
En modelos 2-ASIC conviene seguir la relación entre MPU, RAM y ASICs antes de declarar roto el conector. Estas referencias ayudan a medir continuidad y actividad sin duplicar la galería completa de placas.

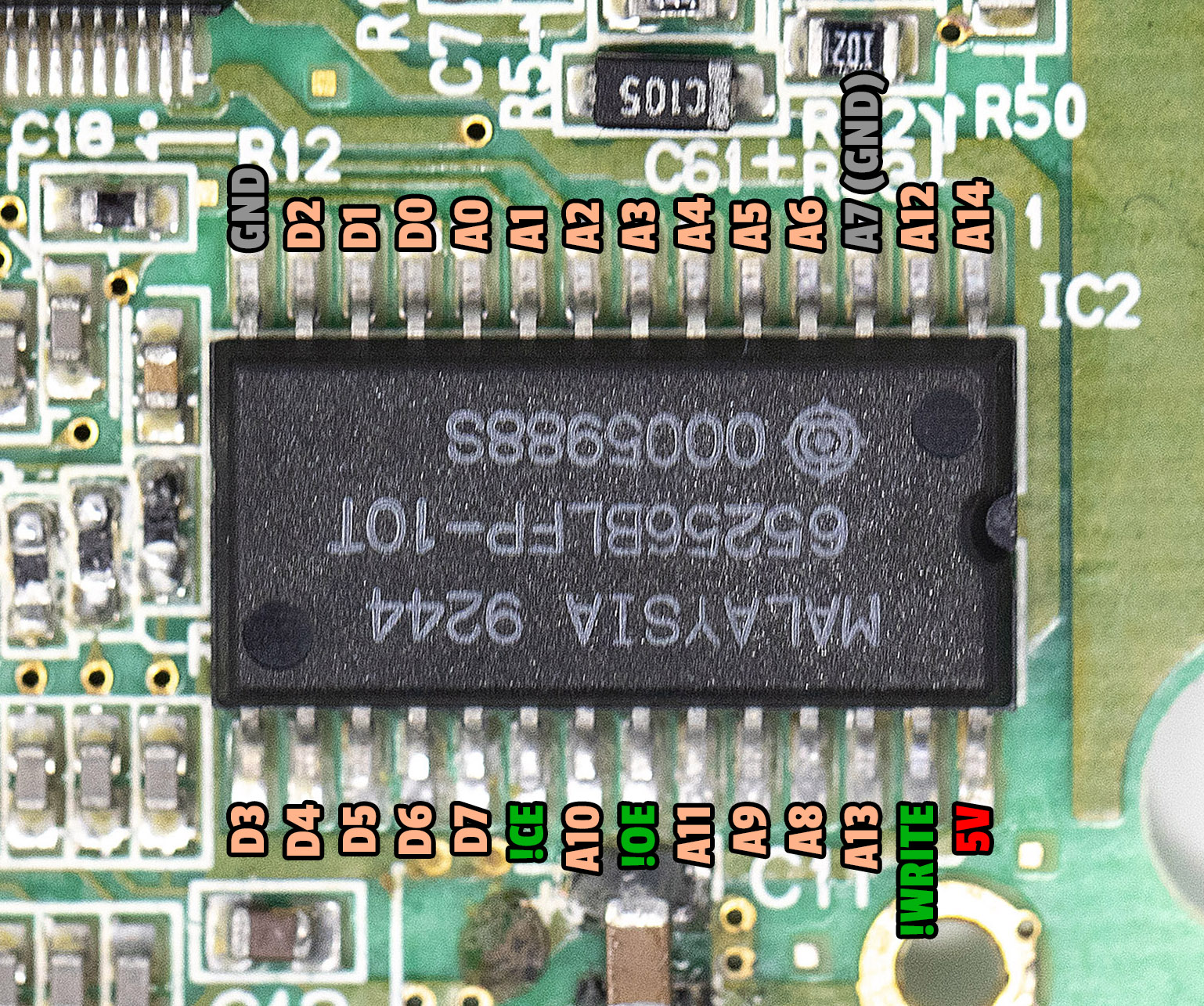

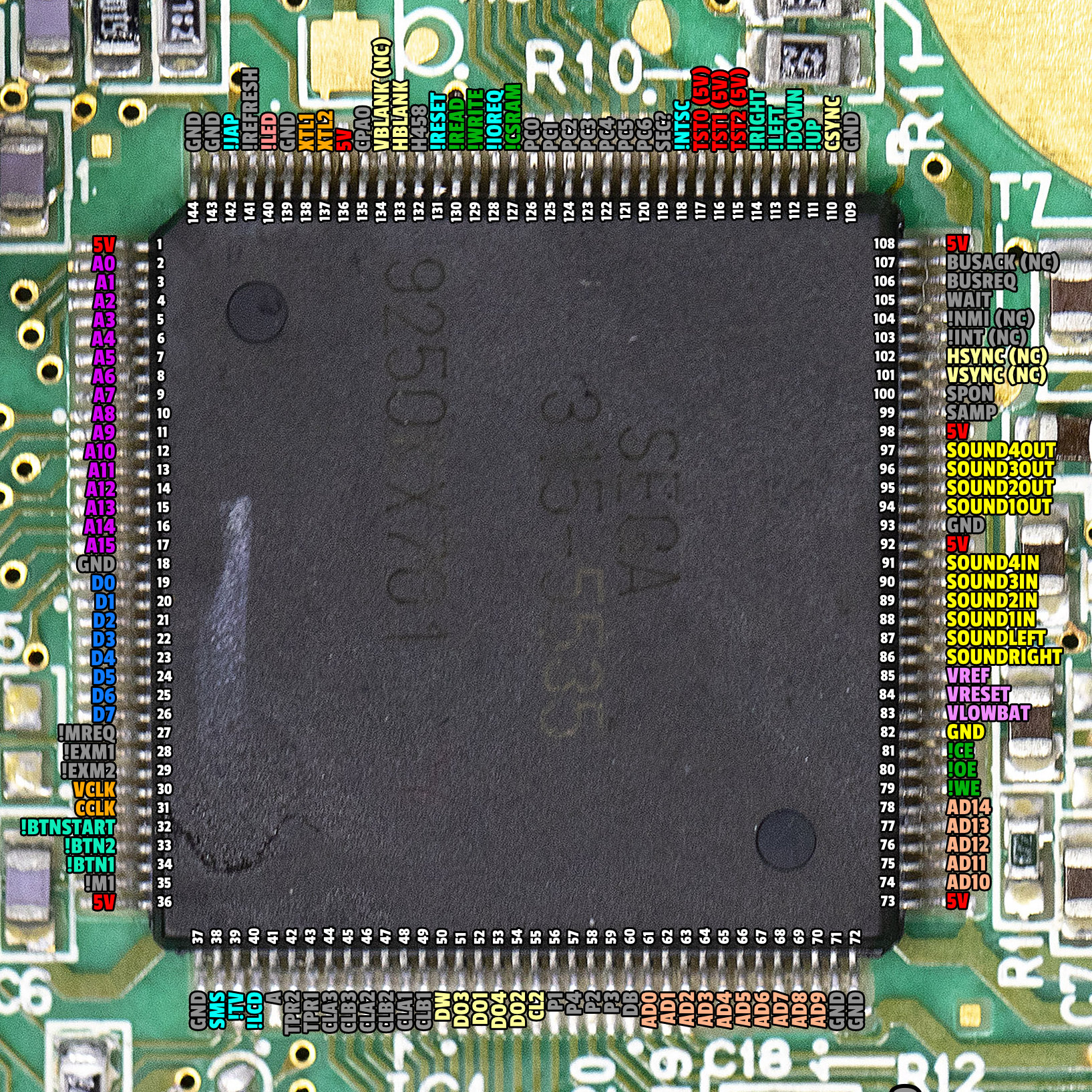

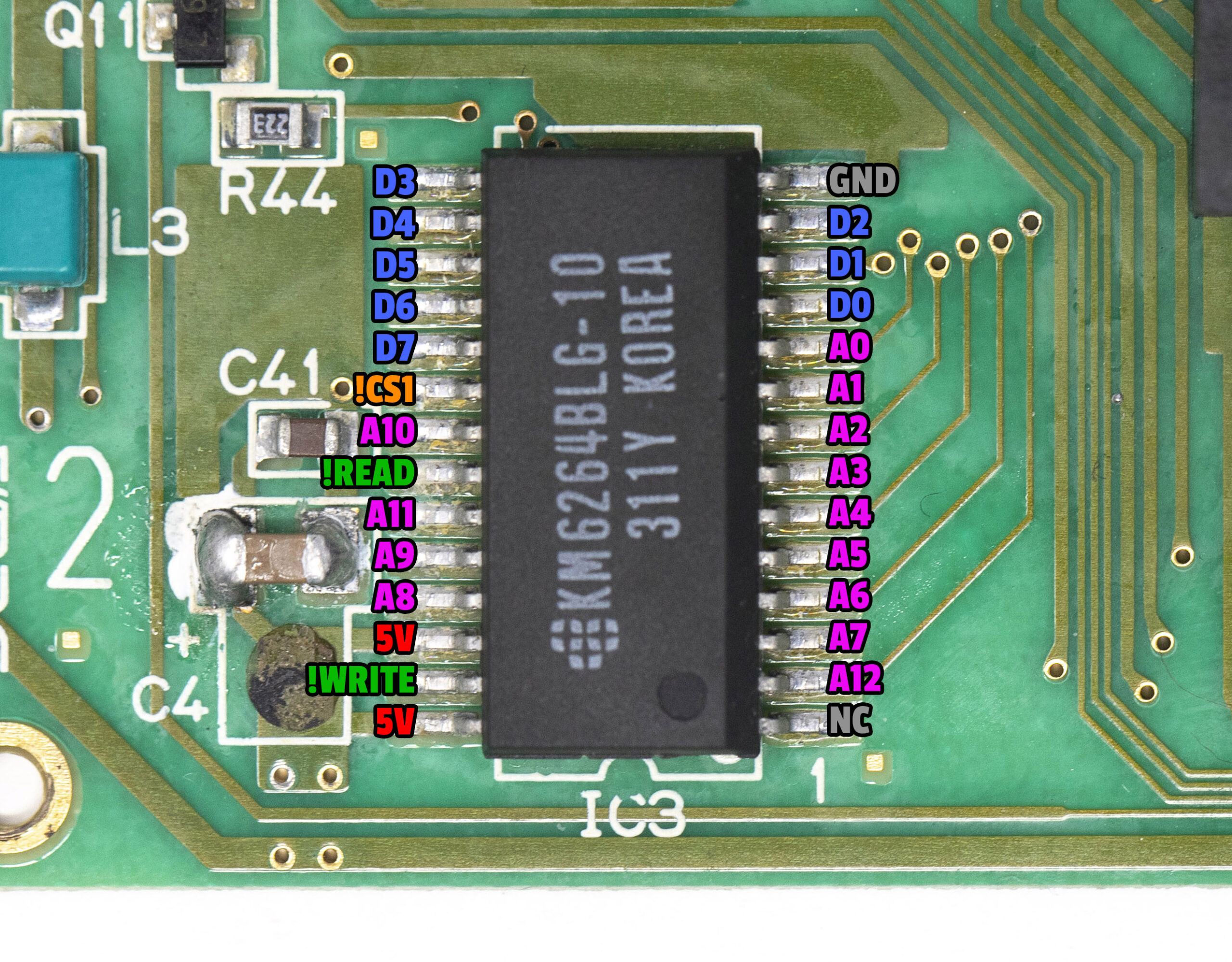

Referencias 1-ASIC
En modelos 1-ASIC la ruta cambia, así que usa el pinout correcto. Si mezclas revisión y esquema, puedes perseguir una pista que no existe en tu placa.

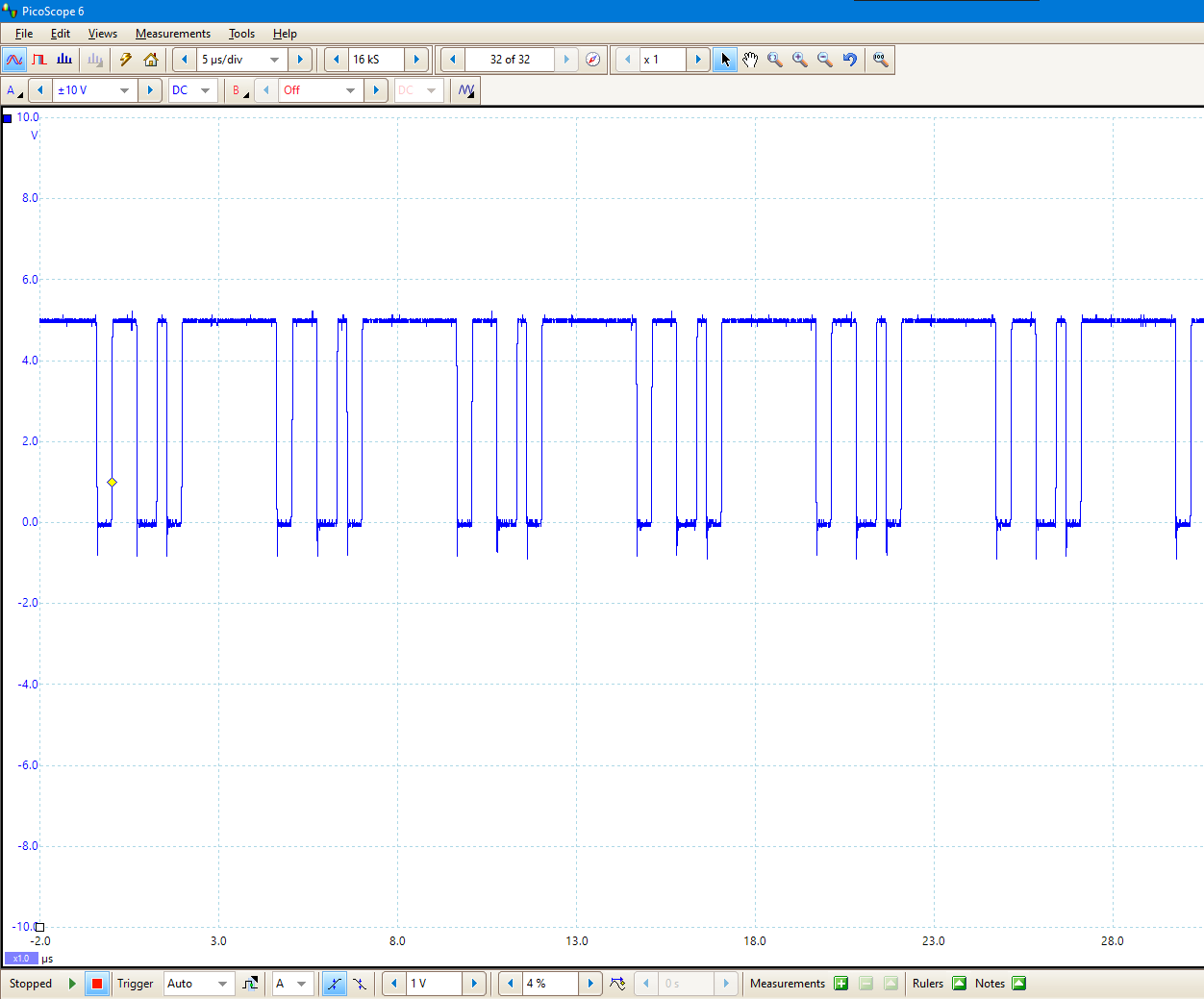

Direcciones y señal !READ
Para leer una ROM, el ASIC coloca la dirección en A0-A15 y baja !READ para que el cartucho ponga un byte en D0-D7. Si algunos juegos cargan y otros no, revisa especialmente !READ: hay juegos que toleran mejor el cambio de dirección sin depender tanto de ese pulso.
Tabla de interpretación rápida
| Prueba | Resultado | Lectura probable |
|---|---|---|
| 5V pin 2 cartucho | No llega tensión | Conector, pista, alimentación o suciedad severa. |
| A0-A15 | Sin actividad | ASIC/reset/MPU no están intentando leer ROM. |
| !READ pin 26 | No pulsa bajo | Fallo de señal, pista o lógica de lectura; probar varios juegos. |
| D0-D7 | No cambian con !READ activo | Cartucho no responde, bus roto o contactos de datos dañados. |
| Unos juegos sí, otros no | Comportamiento parcial | Posible !READ marginal o contactos concretos del conector. |
Herramientas útiles
Enlaces internos para seguir el diagnóstico
Antes de cartucho
Si no hay arranque mínimo, revisa no enciende/se apaga, Red Light Boot, Zombie Boot y ASIC Dead Test.
Referencia completa
Para placas, revisiones, scans y descargas usa la central de placas y esquemáticos de Game Gear. Esta guía mantiene solo los pinouts y señales necesarias para leer cartucho.
