Red Light Boot en Sega Game Gear
Cómo llegar al encendido con luz roja estable antes de seguir diagnosticando vídeo, audio o lectura de cartucho.
Placas y esquemáticos de referencia
Para VRef, VOnOff y VRes, confirma primero revisión y esquema desde la referencia central.
Qué significa llegar a Red Light Boot
Después de sustituir condensadores y comprobar que la placa de alimentación entrega tensiones correctas, el primer objetivo realista es que la Game Gear llegue a encender la luz roja. Ese punto confirma que el ASIC ya está saliendo de reset lo suficiente como para continuar con diagnósticos de vídeo, audio, cartucho o pantalla.
sin luz roja estable, el problema sigue en alimentación, reset, VRef o señales básicas.
una consola puede estar intentando arrancar aunque el LED no encienda si LED, resistencia o pista están dañados.
5 V estable, señales al ASIC, reset válido y reloj antes de perseguir fallos secundarios.
Herramientas recomendadas
Esta guía es de medición. Un cambio de componentes sin comprobar señales puede llevarte en círculos.
Multímetro digital
Imprescindible para 5 V, VRef, VOnOff, VRes y continuidad hacia el ASIC.
Puntas finas para multímetro
Facilitan medir pads y pines sin hacer cortos en la placa.
Soldador de punta fina
Para corregir pistas, resistencias, LED o soldaduras frías si el diagnóstico lo pide.
Flux para electrónica
Útil al repasar pads o componentes pequeños sin castigar la placa.
Cable fino 30 AWG
Para reparar continuidad de señales si hay pistas dañadas o corrosión.
Gamebit 4,5 mm
Para abrir la consola sin dañar tornillos antes de acceder a las placas.
Reglas para que la Game Gear llegue a luz roja
RetroSix resume el arranque con luz roja en cuatro condiciones principales. Si una falla, la consola puede quedarse en reset o no mostrar LED aunque la alimentación parezca presente.
| Regla | Qué debe ocurrir | Qué revisar si no se cumple |
|---|---|---|
| VRef bajo | ASIC VRef debe estar tirado hacia 0 V. | Placa de alimentación, arnés, pista o pin hacia ASIC. |
| VOnOff menor que VRes | VOnOff debe quedar por debajo de VRes. | Red de encendido/apagado y continuidad de señales. |
| VOnOff y VRes por encima de 0,6 V | Ambas señales deben superar aproximadamente 0,6 V. | Reset, soft-start, alimentación y componentes asociados. |
| VRef menor que VRes | Si VRef supera VRes, el sistema se queda en reset. | Estado de batería/regulador y línea VRef. |

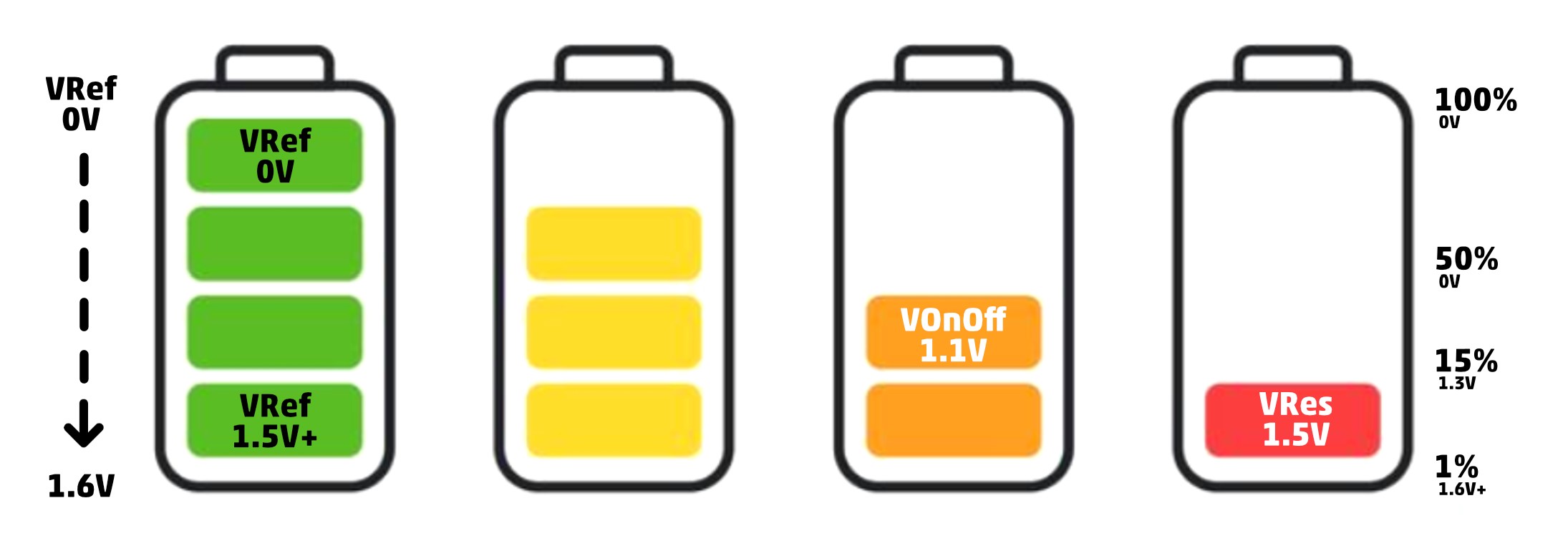

Cómo interpreta el ASIC VRef, VOnOff y VRes
El circuito de Red Light Boot compara VRef, VOnOff y VRes dentro del ASIC. VRef funciona como un indicador inverso de batería: cuanto más alta sea la tensión de VRef, más “baja” interpreta la consola la batería. Si VRef queda demasiado alta respecto a VRes, el sistema permanece en reset.
VRef > VRes
La consola queda en reset y no llega a mostrar luz roja.
VRes o VOnOff < 0,6 V
El ASIC interpreta fallo y mantiene reset aunque haya alimentación.
VRef entre VOnOff y VRes
Puede salir de reset, pero el LED rojo parpadea como aviso de batería baja.
VRef < VOnOff
La luz roja debería quedar fija: es el estado buscado para seguir diagnosticando.
Diagnóstico paso a paso
Confirma la línea de 5 V
Si la línea de 5 V no llega correctamente, no sigas con pantalla o ASIC. Corrige primero placa de alimentación, recap o regulador.
Mide VRef, VOnOff y VRes
Compara las señales con las reglas anteriores. El objetivo no es un valor aislado, sino una relación coherente entre ellas.
Comprueba que las señales llegan al ASIC
Una pista rota, corrosión o mal contacto en el arnés puede dejar el ASIC sin VRef, VRes, VOnOff o 5 V aunque midas tensión en otro punto.
Revisa LED, resistencia y pista
Si todo parece arrancar pero no hay luz roja, comprueba que el LED y su resistencia no estén abiertos y que la pista hacia el LED esté bien.
Verifica reloj válido
RetroSix incluye el reloj como condición conocida. Si alimentación y reset son correctos pero no avanza, comprueba la señal de clock.
Tabla rápida de fallos
| Síntoma | Causa probable | Siguiente paso |
|---|---|---|
| No hay luz roja | 5 V ausente, VRef alta, reset inválido o LED/pista dañada | Medir 5 V y comparar VRef/VRes/VOnOff |
| Luz roja parpadea | VRef indica batería baja frente a VOnOff/VRes | Revisar alimentación y referencia VRef |
| Luz roja fija pero no hay imagen | Ya pasó Red Light Boot; el fallo puede estar en vídeo, LCD, cartucho o ASIC | Pasar a diagnóstico de vídeo/cartucho |
| Se queda en reset | VRef por encima de VRes o VRes/VOnOff bajos | Revisar red de reset y continuidad hacia ASIC |
| Arranque errático tras recap | Pistas dañadas, electrolito restante o soldaduras frías | Limpieza, continuidad y repaso con flux |
Guías relacionadas
Si no llegas a luz roja, esta guía debe ir antes de perseguir pantalla o sonido. Si ya llegas a luz roja, cruza con las guías de condensadores y Soft Start/Fast Reset.
Comprobación final
- 5 V estable.
- VRef por debajo de VOnOff para LED fijo.
- VRes y VOnOff por encima de 0,6 V.
- Señales confirmadas en el ASIC, no solo en la placa de alimentación.
- LED, resistencia, pista y reloj revisados antes de pasar a otros fallos.
